Labormesssystem Gasboard-9806

für die Automobilindustrienicht angegebenhochempfindlich

Produktübersicht

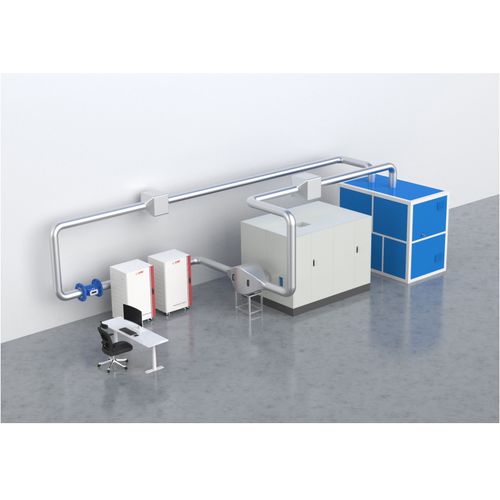

Das Gasboard-9806 ist ein Laborprüfsystem zur standardisierten Messung von Partikelemissionen durch Bremsenverschleiß. Auf Basis der Condensation Particle Counting (CPC)-Technologie misst Gasboard-9806 Partikelzahlen (TPN/SPN) bis 10 nm und Partikelmasse (PM10/PM2.5) mit reproduzierbarer Genauigkeit und erfüllt Anforderungen von UN GTR Nr. 24 und Euro 7. Das System kombiniert einen Trägheits-Bremendynamometer, Kanal- und Probenahmeregelung, CPC-Analysesysteme und eine zentrale Steuer- und Datenerfassungseinheit für stabile und nachvollziehbare Messergebnisse.

Anwendung und Zielnutzer
Konzipiert für Fahrzeughersteller, Prüflabore, Zulassungsstellen und Bremsenkomponentenlieferanten für Typgenehmigung, Produktionskonformitätsprüfungen und F&E. Unterstützte Normen: UN GTR Nr. 24 | Euro 7.

Anwendungshintergrund
Bremsenverschleiß trägt zunehmend zur nicht-exhausten verkehrsbedingten Feinstaubbelastung bei. Regulatorische Rahmenbedingungen (Euro 7, UN GTR-24 und regionale Vorgaben) verlangen standardisierte Messungen von Partikelanzahl und -masse. Gasboard-9806 bietet eine zukunftssichere Plattform zur Bewertung von Material-, Bau- und Betriebszykluseinflüssen auf Bremsenemissionen.

Merkmale

• CPC-Technologie zur hochsensitiven Messung der Partikelanzahl bis 10 nm (SPN10, TPN10).
• Strömungsoptimiertes Kanal- und Probenahmedesign per CFD-Simulation zur Minimierung von Partikelverlusten und Verbesserung der Aerosolhomogenität.
• Vollautomatische Ausführung des WLTP-Bremszyklus über dedizierte Software mit UN GTR Nr. 24 konformen Prüfberichten.
• Integrierte Primär- und Sekundärverdünnung sowie VPR für zuverlässige Probenaufbereitung und >99,9% Entfernerate bei Bedarf.
• Laborvalidiert für Langzeitstabilität und Reproduzierbarkeit.

Spezifikationen
Kanalsteuerung: Durchflussbereich 100–2000 m3/h; Stabilität ≤±5% des Sollwerts; Messgenauigkeit ≤±1,5% des Messwerts; Kühlluft 23°C±2°C; Feuchte 50%±5% RH; Aktivkohle + H13-Partikelfilter.

Probennahmesystem: Cut-off 10 µm / 2,5 µm; Filterdurchmesser 47 mm; Probennahmefluss 16,7 L/min; Regelgenauigkeit ≤±2%; keine Kondensation bei ≥15°C.

Partikelzahl-Analysesystem: Prinzip CPC; Messgrößen TPN10, SPN10; CPC-Bereich 0–100000 #/cm3; Genauigkeit ≤±10%; Mindestdetektion 10 nm (Effizienz 65%±15%), 15 nm >90%; Primärverdünnung 10×; Sekundärverdünnung 10–30×; VPR-Effizienz >99,9%; Ansprechzeit T90 <5 s.
