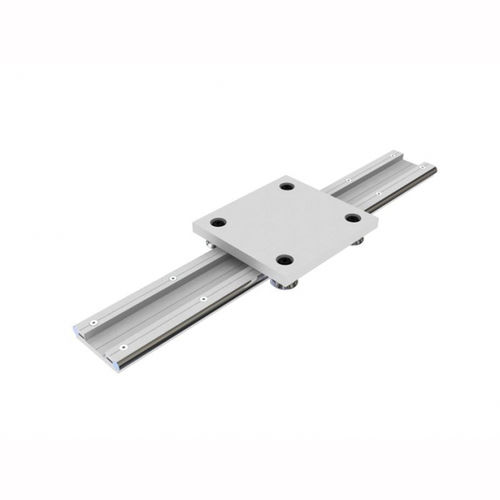

Linearführung mit Röllchen AG series

Aluminiumfür schwere Lastenschienenmontiert

Die G20-Führung wurde entwickelt, um eine größere Stabilität und höhere Belastungen zu gewährleisten, unter Berücksichtigung der Erhöhung sowohl der Stützbasis als auch des Achsabstands der Stahlstangen. Die Befestigungsschrauben des Profils an den Stangen wurden von M5 auf M8 erhöht. Für die Verankerung am Bauwerk haben wir die Voraussetzungen für zwei Befestigungen im Abstand von 45 mm geschaffen, um eine Schwingneigung zu vermeiden, die bei nur der Mittelverankerung auftreten kann. Der Standardwagen hat die Maße 275x300. Auf Anfrage ist es möglich, noch größere kundenspezifische Trolleys mit Sonderbearbeitung zu erstellen. Die Führungen werden im gewünschten Maß bis zu einer maximalen Länge von 6000 mm geliefert. Für größere Längen kann das System verbunden werden (siehe Seite 54) Das System wird komplett mit Schlitten, konzentrischen und exzentrischen Rädern geliefert. Die Montage obliegt dem Käufer, um die notwendige Weiterverarbeitung zu ermöglichen. Die Stahlstangen werden, sofern nicht vom Kunden angegeben, immer um das Zweifache T kürzer als das Aluminiumprofil geliefert, um die "Stangenanschläge" zu montieren.
