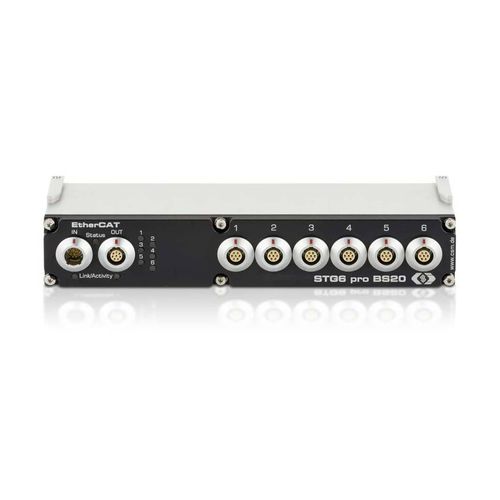

Dehnungsmessstreifen-Messmodul STG6 pro BS20

EtherCATIndustrieTischgerät

EtherCAT®-basierte Messmodule für den dezentralen Einsatz unter anspruchsvollen Bedingungen: Robust, sehr kompakt und mit sechs zeitsynchronen DMS-Eingängen für Viertel-, Halb- und Vollbrücken. Highlights - 6 zeitsynchrone DMS-Eingänge für Viertel-, Halb- und Vollbrücken in 6- und 4-Leiteranbindung - Realisierung von Viertelbrücken über externe Viertelbrückenergänzung im Anschlusskabel in Verbindung mit TEDS: Dies ermöglicht hochgenaue Messungen aufgrund der Nähe der Brückenergänzung zur Messstelle - Messdatenrate bis zu 20 kHz pro Kanal - Keine Verwechslungsgefahr, da Messstelle und Abschlusswiderstand in TEDS identifiziert werden - Präzise Erfassung aufgrund des sehr kleinen Eingangsspannungsbereichs - Einstellbare Erregerspannung von 1 bis 10 V - Hohe Störsicherheit durch ratiometrisches Messprinzip und konfigurierbares Softwarefilter Beschreibung Die DMS-Messmodule der Serie STG6 ECAT ermöglichen mehrkanalige DMS-Messungen unter anspruchsvollen Bedingungen. Dank ihres kompakten und robusten Gehäuses können sie dezentral eingesetzt werden. Bis zu 100 Messmodule können elektrisch und mechanisch kaskadiert werden, so dass auch große Objekte einfach und mit vielen Messpunkten geprüft werden können. Der erweiterte Bereich der Anregung von 1 bis 10 V macht das STG6 pro BS20 für viele Anwendungen geeignet. Durch die automatische Auswahl des Eingangsspannungsbereichs und das sehr gute Signal-Rausch-Verhältnis können zudem extrem kleine Messsignale präzise erfasst werden.
