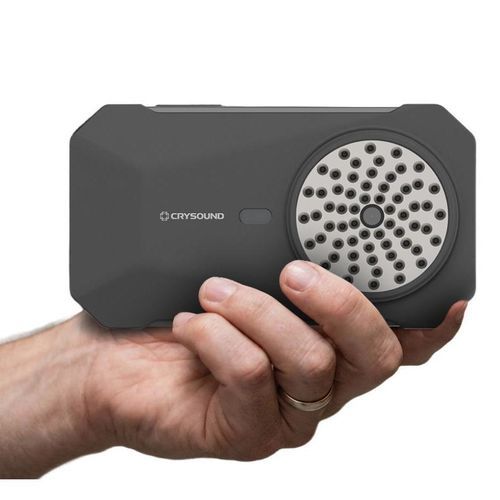

Akustischer Imager CRY8024 SonoCam

Laborfür KanalisationenHLK

Übersicht
Der CRYSOUND POCKET ist eine akustische Bildkamera im Taschenformat, die eine Live-Schallkarte über das reale Bild legt, damit Techniker Schall‑ und Ultraschallquellen schnell lokalisieren, Beweise dokumentieren und Reparaturen priorisieren können. Für den schnellen Einsatz auf Industrieanlagen konzipiert, unterstützt das Gerät berührungsfreie Lecksuche bei Druckluft/Gas/Vakuum, Partialentladungs‑(PD)‑Schnellprüfungen und die zügige Fehlersuche an HLK‑Systemen und rotierenden Maschinen. Es bietet automatische Frequenzbereichsauswahl, Ein‑Touch‑Aufnahme sowie Wi‑Fi/USB‑C‑Workflows für Vor‑Ort‑Austausch und standardisierte Berichte.

Zentrale Anwendungen

• Druckluft-, Gas‑ & Vakuumlecksuche — mögliche Leckstellen an Armaturen, Ventilen, Sammelrohren und Leitungen berührungslos lokalisieren und Beweise für Reparaturpriorisierung erfassen.
• Partialentladungs‑(PD)‑Sichtung — PD‑Hotspots in Schaltanlagen, Kabelkanälen, Anschlüssen und Isolatoren aus sicherer Entfernung erkennen und lokalisieren.
• HLK‑Fehlerdiagnose — Strömungsgeräusche, Kanalundichtigkeiten und defekte Klappen schneller finden, um Diagnosezeiten zu verkürzen.
• Werkstatt‑ & Fahrzeuginspektion — abnorme Geräuschquellen während Wartung und Reparatur identifizieren, wenn Geräusche hörbar, aber schwer lokalisierbar sind.

Produkt‑Highlights

• Echtzeit‑Akustik‑Imaging mit 64‑Kanal‑Mikrofonarray und Heatmap‑Overlay zur Fernlokalisierung von Schallquellen.
• Breiter Frequenzbereich (hörbar + Ultraschall) und Inspektionsreichweite geeignet für typische Distanzen von 0,3–120 m.
• Automatische Frequenzbereichsauswahl für vereinfachte Einrichtung sowie manuelle Feineinstellung für erfahrene Anwender.
• Ein‑Touch‑Aufnahme: Foto, Video und Audio mit 32 GB internem Speicher und integriertem WLAN‑Hotspot zur Vor‑Ort‑Vorschau und Freigabe.
• Smartphone‑ähnlicher Workflow zur schnellen Einarbeitung von Technikern und Flotteneinsatz.
• Feldtaugliches Gehäuse mit IP54 und 1,5 m Falltest.

Erfassung, Teilen & Berichte

• Ein‑Touch‑Foto/Video/Audio‑Erfassung mit strukturierten Dateiformaten zur Beweissammlung (.jpg, .mp4, .wav, .cdat).
• Integrierter WLAN‑Hotspot ermöglicht Vor‑Ort‑Vorschau und Download über die Acoustic Link App.
• Import per Wi‑Fi oder USB‑C zum Hinzufügen von Notizen/Tags und Erstellen standardisierter Inspektionsberichte auf Mobilgerät oder PC.

Für den Außeneinsatz entwickelt

• Taschenformat für Inspektionen in beengten, erhöhten und schwer zugänglichen Bereichen.
• Industrielle Robustheit — IP54 und Gehäuse geprüfte 1,5 m Fallhöhe.
• Intuitive Benutzeroberfläche reduziert Schulungsaufwand und unterstützt präventive Inspektionsprogramme im Team.

Technische Daten

• Mikrofon‑Array: 64 Kanäle
• Frequenzbereich: 2 kHz – 65 kHz
• SPL: 28 – 132 dB
• Dynamikumfang: bis zu 12 dB
• Inspektionsentfernung: 0,3 – 120 m
• Sichtfeld (FOV): 66° (H) × 52° (V)
• Kameraauflösung: 5 MP
• Brennweite: 2,26 mm
• Autofokus: Ja
• LED‑Leuchte: Ja
• Displayauflösung: 800 × 480
• Bildschirmgröße: 4,3 Zoll (kapazitiver Touchscreen)
• Helligkeit: bis zu 400 nits (einstellbar)
• Speicherkapazität: 32 GB intern
• Speicherformate: .jpg (Bild), .mp4 (Video), .wav (Audio), .cdat (Daten)
• Maximale Videolänge: 5 Minuten
• Datenexport: USB‑C und Wi‑Fi
• Abmessungen: 150 × 83 × 27,5 mm
• Gewicht: 270 g
• Wi‑Fi: 802.11 a/b/g/n/ac
• Bluetooth: BT 5.2
• Batterie: 3,85 V, 3900 mAh
• Stromversorgung / Laden: 9 V DC / 1 A (Laden via USB‑C); USB 3.0 unterstützt Laden, HDMI, Datenexport und Kopfhörerausgang
• Betriebsdauer Akku: bis zu 4 Stunden
• IP‑Schutzart: IP54
• Betriebstemperatur: -10 bis +50 °C
• Lagertemperatur: -20 bis +55 °C
• Betriebsfeuchte: 10 – 95 % nicht kondensierend
• Funktionen: Schallvisualisierung & Lokalisierung; Gassleckdetektion; Partialentladungsdetektion; Foto/Video‑Aufnahme; automatischer oder manueller Frequenzfilter
• Unterstützte Sprachen: Chinesisch, Englisch, Koreanisch, Französisch, Japanisch, Russisch, Deutsch, Italienisch usw.
