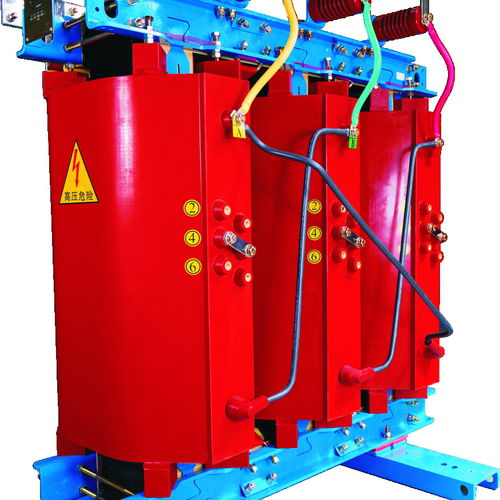

Trockener Transformator SCB series

Leistungfür StromnetzEpoxidharz

ModellSCB-Serie Grundparameter HV-Wicklung Niederspannungswicklung " Bewertet unter capacity（kVA）"30～400030～4000 " Bewertetes Arbeiten voltage（kV）"6～350.4～35 " Kurzschluss impedance（%）"4/6/8/8" " Frequency（Hz) "50/60 " Kühlbetrieb "AN oder AN/AF " Isolationsklasse "F/H " Gewicht kg "360～8000 " Feature""1. Spule verwendet Epoxidharz-Gießen mit Flammschutzeigenschaften, die den Standard V0 erreichen. Es zeichnet sich durch Flammwidrigkeit, Staubfreiheit, gute Feuchtigkeitsbeständigkeit, gute Chemikalienbeständigkeit, hohe mechanische Festigkeit und starke Kurzschlussfestigkeit aus. 2.Hochspannungsspule mit segmentierter Schichtstruktur, Niederspannungsspule mit Folienwicklung und fortschrittlichem Gießprozess, kann die Spannung zwischen den Schichten und Teilentladung stark reduzieren und die Kurzschlussfestigkeit erhöhen. 3.Der Luftkanal der Niederspannungsspule ist zellenförmig und gleichmäßig über den Umfang verteilt. Die Wärmeabfuhr der Spule ist gleichmäßig, mit guter Wärmeabfuhrwirkung. In der Zwischenzeit erweitern Sie den Kanal zwischen Niederspannungsspule zu Eisenkern und Hochspannungsspule zu Niederspannungsspule, was auch für die Wärmeableitung gut ist. 4.Führen Sie das Vakuumgießen auf Hochspannungs- und Niederspannungsspulen durch und führen Sie nach dem Gießen einen Hochspannungsstandprozess durch, um das eingespritzte Harz kompakter zu machen, was Restblasen in den Spulen vollständig eliminieren kann, um sicherzustellen, dass die Teilentladung jedes Produkts niedriger als 5pC ist " Anwendung im Stromnetz von 35kV und weniger als 35kV Stadtnetz und ländlichem Netz. " Betriebserfahrung "22 Jahre ZertifizierungPCCC Energiesparende Produktzertifizierung
