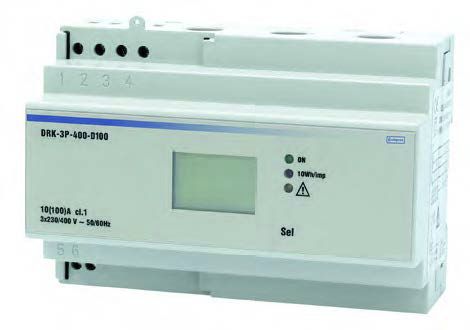

Drehstromzähler DRK-3P-400-D100

für DIN-Schiene50 Hz60 Hz

Elektrischer Anschluss 1) Der Anschluss des Gerätes im 3 Phasen 3 Leiter bzw. 4 Leiter Netz erfolgt gemäß Zeichnung A 2) Die zu messende Leiter werden gemäß Zeichnung A in der dargestellten Pfeilrichtung durch das Gerät geführt. Falls nach zuschalten der Spannung die gelbe LED dauerhaft leuchtet ist der Anschluss falsch. Siehe Abschnitt "Fehlerhafter Anschluss". 3) Der Impulsausgang ist gemäß Zeichnung A anzuschliessen. Auf richtige Polarität achten. Die Anschlussklemmen sind mit -(5) & +(6) bezeichnet. 4) Änderungen des Anschlusses dürfen nur im spannungslosen Zustand unter Berücksichtigung lokaler Sicherheitsbestimmungen erfolgen
