Laser-Schneidemaschine

CutterCutterfür Schaum

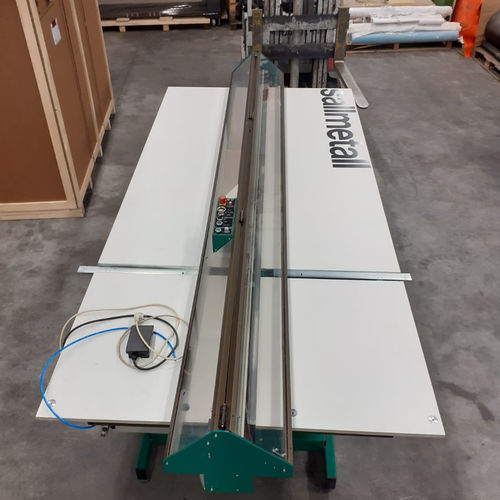

Übersicht Der generalüberholte Hochleistungs-Plattenschneider CONTRAIL 320 ist ein lasergesteuertes, messerbasiertes Schneidsystem zum schnellen und sauberen Schneiden, Besäumen und Ritzen großer, starrer Platten mit einer Länge von bis zu 320 cm und einer Dicke von bis zu 30 mm. Auf der Seite angegebene Marke: SALLMETALL. Die Maschine wurde von Crest generalüberholt, geprüft, gereinigt, getestet und in einen zuverlässigen Betriebszustand versetzt sowie vom Originalhersteller validiert. Sie bietet bewährte Schneidleistung bei geringeren Investitionskosten als ein Neugerät. Wichtige Spezifikationen (aus der Produktübersicht)

• Max. Schnittlänge: 320 cm
• Max. Materialstärke: 30 mm
• Max. Schnittgeschwindigkeit: 60 cm/s
• Maschinenhöhe (aufrechte Position): 410 cm

Materialien und Schneidmöglichkeiten Die CONTRAIL 320 verarbeitet eine breite Palette an starren Materialien: Sie schneidet weichere und mitteldichte Platten wie Schaumkern und Gatorfoam (bis zu 19 mm) vollständig durch, geschäumtes PVC (Forex) bis zu 10 mm mit der beheizten Klinge sowie Hartpolystyrol und Karton bis zu 3 mm. Sie ritzt klares Hartpolystyrol, Acryl und Glas bis zu 4 mm ein, um ein sauberes Abbrechen zu ermöglichen. Andere Substrate sind oft ebenfalls möglich, da die Maschine in der Forschungs- und Entwicklungsabteilung von Crest entwickelt und getestet wurde. Merkmale & Bedienung

• Lasergesteuerte Schnittlinie für präzise Ausrichtung
• Teach-in-Funktion für wiederkehrende Arbeiten
• Einstellbare Beschleunigung und einstellbare Andruckleiste für präzise, wiederholbare Ergebnisse
• Variable Drehzahl und Klingenführung im hinteren Schlitten zur Bearbeitung härterer Materialien
• Die-basierte Schneidetechnologie verhindert Säge- und Frässtaub sowie Dämpfe (keine Absaugung für den Schnitt selbst erforderlich)
• Kurze Zykluszeiten, hohe Schnittgeschwindigkeit und einfacher Messerwechsel – geeignet für die Serienfertigung

Aufstellungs- und Wartungsanforderungen Die Maschine benötigt eine Stromversorgung mit 230 V, 50–60 Hz sowie eine Druckluftversorgung von 6 bar bei 200 l/min während des Betriebs. In aufrechter Arbeitsposition ist sie 410 cm hoch und 280 cm breit über die Lineale und wiegt ca. 340 kg; Planen Sie die Stellfläche und den Zugang entsprechend ein. Häufig gestellte Fragen (Zusammenfassung)

• Wofür wird sie verwendet? Zum schnellen, sauberen Schneiden, Besäumen und Ritzen großer, starrer Platten, einschließlich Materialien, für die bisher Sägen oder Fräsen erforderlich waren (z. B. Gatorfoam, Schaumkern, geschäumtes PVC, Polystyrol, Acryl, Glas).
• Was bedeutet „generalüberholt“? Eine gebrauchte Maschine, die von Crest vollständig geprüft, gereinigt, getestet und in einen zuverlässigen Betriebszustand versetzt sowie vom Originalhersteller validiert wurde.
• Wie schneidet die Maschine ohne Staub und Dämpfe? Das Schneiden mit einer Klinge verhindert die bei Sägen und Fräsmaschinen entstehenden Staub- und Dampfemissionen.
• Was ist der Unterschied zwischen Schneiden und Ritzen? Die Maschine schneidet weichere Platten und Platten mittlerer Dichte vollständig durch und ritzt härtere bzw. spröde Materialien ein, um ein sauberes Abbrechen zu ermöglichen.
• Maximale Schnittlänge und -geschwindigkeit? 320 cm und bis zu 60 cm/s. Die aufrechte Bauweise sorgt für eine kompakte Stellfläche und ermöglicht gleichzeitig die Bearbeitung von Platten in voller Größe in einem einzigen Durchgang.

Technische Daten

• Modellbezeichnung im Seitentitel: CONTRAIL 320 (Handelsbezeichnung)
• Marke: SALLMETALL
• Maximale Schnittlänge: 320 cm (126")
• Maximale Materialstärke (allgemein): 30 mm (3 cm)
• Spezifische Materialstärken: Schaumkern und Gatorfoam bis zu 19 mm; geschäumtes PVC bis zu 10 mm (beheizte Klinge); hartes Polystyrol & Karton bis zu 3 mm; Ritzen von transparentem Polystyrol, Acryl & Glas bis zu 4 mm
• Maximale Schnittgeschwindigkeit: 60 cm/s
• Höhe der Maschine im aufrechten Zustand: 410 cm
• Breite der Maschine über die Lineale (aufrechte Position): 280 cm
• Gewicht ca.: 340 kg
• Stromversorgung: 230 V, 50–60 Hz
• Druckluft: 6 bar bei 200 l/min (im Betrieb)
• Schneidetechnik: messerbasiert, lasergesteuert, staubfrei
• Produktionsmerkmale: Teach-In, einstellbare Beschleunigung, einstellbare Andruckleiste, variable Geschwindigkeit, hintere Messerschiene, einfacher Messerwechsel
