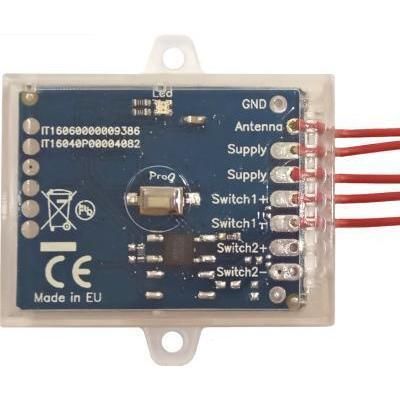

Drahtloses Empfängermodul UniRec1

FunkgerätAMFM

Beschreibung
Kompakter Universallempfänger (41 × 31 × 11 mm) kompatibel mit den meisten Funksendern im Bereich 224 MHz bis 868 MHz. Unterstützt AM/OOK und FSK/FM, feste und Rolling‑Codes. Kann auf den Empfang einer oder zweier Frequenzen (auch mit unterschiedlichen Modulationen) programmiert werden.

Hauptbetrieb
Bei Empfang eines gültigen Codes aktiviert der Empfänger einen Optokoppler zwischen Switch+ und Switch-, der einen Niederspannungs‑Tastereingang einer Steuerplatine emuliert (z. B. Torantrieb). Ausgang opto‑isoliert: max. 50 mA, max. 40 Vdc. Betriebsfrequenz und Ausgangsverhalten sind programmierbar (bistabil, Hold‑to‑run, Timer: 250 ms–60 min). Speicher für bis zu 1000 Handsender (tatsächliche Zahl abhängig von Code‑Komplexität; z. B. bis ~600 KeeLoq Rolling‑Codes).

Installation und Verkabelung

• Schließen Sie die zwei Leitungen mit der Kennzeichnung "Supply" an die Stromversorgung an.
• Verbinden Sie Switch+ mit dem positiven Anschluss des Tastereingangs der gesteuerten Platine.
• Verbinden Sie Switch- mit dem negativen Anschluss des Tastereingangs der gesteuerten Platine.

Prüfen Sie mit einem Messgerät, dass die Eingänge der gesteuerten Platine < 40 Vdc und < 50 mA sind.

Hinweise zu AC‑Eingängen
Verwendet die Zielplatine einen AC‑Tastereingang, wählen Sie eine Empfängervariante mit Relaisausgängen für AC‑Steuerung (andere Modelle erhältlich).

Merkmale

• Drahtlose Steuerung von Steuerplatinen mit Niederspannungs‑DC‑Tastereingang (max. 40 V, 50 mA).
• Sehr kompakt: 41 × 31 × 11 mm.
• Versorgung: 7–36 Vdc oder 7–27 Vac; interner DC/DC‑Wandler für geringen Verbrauch.
• Fünf vorverdrahtete 20 cm Leitungen: 1 Antenne, 2 Versorgung, 2 Ausgänge (Switch+ / Switch-).
• Antenne: auf ~17 cm für 433–434 MHz oder ~8 cm für 868 MHz kürzen; flach, horizontal oder vertikal führen.
• Benutzerwählbare Frequenzen (viele Presets; einige Frequenzen in der EU eingeschränkt).
• Unterstützt OOK (AM) und FSK (FM); FM‑Abweichungen 12 und 24 kHz; AM Standard‑ und Schmalband.
• Zweifrequenz‑Modus: eine oder zwei Frequenzen/Modulationen gleichzeitig programmierbar.
• Kompatibel mit vielen festen und Rolling‑Code Handsendern; unterschiedliche Typen können gleichzeitig verwendet werden.
• Lernfunktion über Master‑Handsender (Fernaktivierung des Lernmodus für 10 s).

Unterstützte Frequenzen (Beispiele auswählbar)
433.42, 433.92, 434.15, 434.42, 868.3, 868.5, 868.8, 315*, 224.500*, 224.750*, 270*, 280*, 284*, 286*, 287*, 288*, 289*, 290*, 292*, 300*, 302*, 303*, 306*, 310*, 318*, 330*, 340*, 390*, 403.55*, 418* MHz
Hinweis: mit * gekennzeichnete Frequenzen dürfen in der EU nicht verwendet werden. Senderfrequenz muss stabil sein; der Empfänger funktioniert nicht mit Sendern ohne Quarz oder SAW‑Resonator (instabile Sender um ~300 MHz).

Typische Anwendungen

• Aktivierung des "Start"‑Eingangs einer Steuerplatine für Tor, Garagentor oder Schranke.
• Ansteuerung von Geräten, die ursprünglich über veraltete Senderfrequenzen gesteuert wurden (z. B. 418 MHz, 315 MHz).
• Erhöhung der Kompatibilität von Handsendern mit bestehenden Antrieben durch Unterstützung verschiedener Marken/Frequenzen.
• Nachrüsten einer Steuerplatine mit Funksteuerung, wenn kein RF‑Eingang vorhanden ist.

Lernen und Programmierung
Das Lernen erfolgt über die Prog‑Taste. Die zweite Empfangsfrequenz und deren Modulation sind programmierbar; die zweite Frequenz kann aktiviert/deaktiviert werden. Ausgangsmodi, Timer und Empfindlichkeitsbegrenzungen sind konfigurierbar, um Störauslösungen bei großer Reichweite zu reduzieren.

Verpackung und Hinweise
Hergestellt in Europa. Geliefert in einer transparenten, wiederverschließbaren, recycelbaren Blisterverpackung mit mehrsprachiger Anleitung. OEM‑Anpassungen bei Abnahmemengen möglich.

Technische Daten

• Modell: UniRec1 (einzelkanaliger universeller Mehrfrequenz‑Empfänger).
• Abmessungen: 41 × 31 × 11 mm.
• Versorgung: 7–36 Vdc oder 7–27 Vac (Polarität bei DC‑Versorgung der Versorgungsleitungen nicht relevant).
• Leistungsaufnahme: gering dank internem DC/DC‑Wandler.
• Ausgänge: opto‑isolierte Schaltausgang (Switch+ / Switch-) zur Simulation eines Tasters; max. Ausgangsstrom 50 mA; max. Spannung 40 Vdc.
• Antenne: einzelner Draht; auf ~17 cm für 433–434 MHz oder ~8 cm für 868 MHz kürzen; flach, horizontal oder vertikal führen.
• Unterstützte Modulationen: OOK (AM) Standard und Schmalband; FSK (FM) mit 12 kHz und 24 kHz Abweichung.
• Empfang: Einzel‑ oder Zweifrequenz (zwei Frequenzen/Modulationen gleichzeitig programmierbar).
• Speicher: bis zu 1000 Handsender (abhängig von Code‑Komplexität).
• Ausgangsmodi: bistabil, Hold‑to‑run, Timer konfigurierbar von 250 ms bis 60 Minuten; Menüoptionen für Ausgangspolarität und Sonderfunktionen (z. B. Schloss vor Motorstart).
• Programmierung: über Prog‑Taste; unterstützt Master‑Handsender zur Fernaktivierung des Lernmodus.
• Verpackung: geliefert im wiederverschließbaren Blister; Anleitung inkl.
