Koordinatenmessmaschine ohne Arme R-Series™

für komplexe Werkstückefür Automobilanwendungenin Produktionsnähe

Die R-Series™ ist eine Familie robotergeführter optischer KMG-Scanner und schlüsselfertiger industrieller Messzellen, entwickelt für automatisierte Inline-3D-Qualitätskontrolle in Produktionsumgebungen. Sie kombiniert die roboter-montierten Scanner MetraSCAN 3D-R™ mit der produktivitätsstarken Messzelle CUBE‑R™ für schnelle metrologische Inspektionen direkt in der Werkhalle.

Kernlösungen

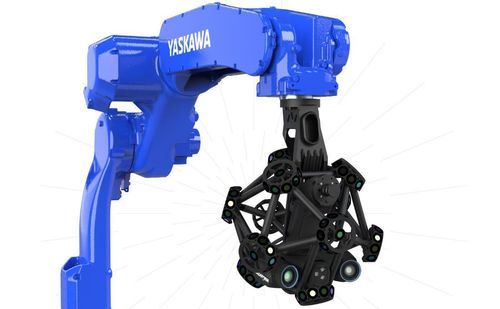

• MetraSCAN 3D-R™ — roboter-montierte optische KMG-Scanner für automatisierte Qualitätskontrolle und Inline-Inspektion in der Massenproduktion.
• CUBE‑R™ — produktive industrielle Messzelle auf Basis von MetraSCAN 3D-R; schlüsselfertig in drei Standardmodellen (M2™, M3™, M4™) oder in kundenspezifischen modularen Konfigurationen erhältlich.

Wesentliche Vorteile & Funktionen

• für automatisierte Qualitätskontrolle ausgelegt: höhere Produktivität durch Messung mehrerer Dimensionen an mehr Teilen ohne Präzisionsverlust in Werkstattumgebungen.
• Betrieb in der Werkhalle mit dynamischer Referenzierung (optischer Tracker C-Track) ermöglicht Scanner- und Bauteilbewegungen bei beibehaltener Messgenauigkeit und Ausrichtung.
• Hochdichte, hochfrequente Vollfeld-3D-Daten für kurze Zykluszeiten und die Vermessung von Hunderten Teilen pro Tag.
• Optimiert für schwierige Oberflächen (glänzend, reflektierend, unterschiedliche Oberflächen) durch kombinierte optische und blau-laser Technologien; in vielen Fällen keine Bauteilvorbereitung erforderlich.
• Konfigurierbares und skalierbares modulares Portfolio: schlüsselfertige M2/M3/M4-Modelle (für Bauteile bis zu 2 m, 3 m bzw. 4 m) oder vollständig kundenspezifische Layouts und Integrationen mit Industrierobotern oder Kollaborationsrobotern.
• Zugängliche Automatisierung und Offline-Programmierung (Automation-Modul in der Creaform Metrology Suite), sodass auch Nicht-Experten automatisierte Inspektionszellen implementieren und betreiben können.
• Zertifizierte und rückverfolgbare Ergebnisse: Verweise auf VDI/VDE 2634 Teil 3, ISO 10360 und ISO/IEC 17025-Akkreditierung für Labortests und Abnahmeprüfungen.

Produktvarianten & Modell-Highlights

• CUBE‑R M Series (M2™, M3™, M4™) — modulare Messzellen für unterschiedliche Bauteilgrößen; ausgelegt für schlüsselfertige oder maßgeschneiderte Automationslösungen.
• MetraSCAN‑R BLACK™|Elite — 45 Laserlinien, großes Sichtfeld, Messrate ~1.800.000 Messwerte/s, Scanbereich ~310 x 350 mm; optimiert für Bauteile mit vielen Geometrien und komplexen Baugruppen.
• MetraSCAN‑R BLACK™|Elite HD — 69 Laserlinien, erhöhte Auflösung und Messrate bis zu ~3.000.000 Messwerte/s, Scanbereich ~190 x 170 mm; fokussiert auf hochauflösende Messungen für Blechteile und Automotive-Anwendungen.

Accessoires und Erweiterungen

• Abnehmbare Montageplatte — Gabelstapler-kompatible Paletten zum Vorladen von Teilen und Vorrichtungen für schnelle Wechsel und minimale Stillstandszeiten.
• Sicheres Remote-Access-Kit — integrierte Kameras und Konnektivitätswerkzeuge für sichere Ferndiagnose und Aktivierung von Support vor Ort.
• Virtek Iris™ 3D-Positioniersystem — projizierte lasergeführte Muster für präzise Ausrichtung von Bauteilen und Vorrichtungen auf dem Tisch.
• Productivity Kit — parallelisiert Scannen und Datenverarbeitung, ermöglicht kontinuierliches Scannen und reduziert Datenverarbeitungszeiten.

Technische Daten

• Werkstattgenauigkeit (dynamische Referenzierung): 0,025 mm (0,0009 in).
• Volumetrische Genauigkeit (laut Produkttext): 0,078 mm (0,0031 in) (auf der Seite werden auch produktspezifische Vergleichswerte dargestellt).
• Hohe Auflösung (Bestfall-Messauflösung): 0,015 mm (0,0006 in) für die Elite HD-Variante; 0,025 mm für die Elite-Variante.
• Messrate: bis zu 3.000.000 Messwerte/s (MetraSCAN‑R BLACK|Elite HD); 1.800.000 Messwerte/s für MetraSCAN‑R BLACK|Elite.
• Scanbereich Beispiele: Elite — ~310 x 350 mm (12,2 x 13,8 in); Elite HD — ~190 x 170 mm (7,5 x 6,7 in).
• Beleuchtung / Laserlinien: Elite — 45 Laserlinien; Elite HD — 69 Laserlinien.
• Normen & Akkreditierungen: VDI/VDE 2634 Teil 3 als Referenz für Abnahmeprüfungen; ISO 10360 referenziert; ISO/IEC 17025:2017 akkreditiertes Labor.
