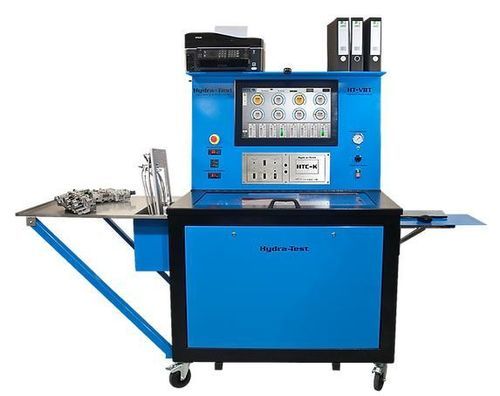

Druckprüfmaschine VBT Deluxe

StromPC-steuerbarfür Ventil

Produkt
Der VBT Deluxe ist eine Prüfmaschine für Getriebeventilgehäuse, die hydraulische und elektrische Tests an kompletten Getriebeventilgehäusen und einzelnen Magnetventilen (Solenoiden) durchführt. Sie bildet Getriebebetriebsbedingungen über verschiedene Gänge und Drücke nach und liefert grafische Vergleiche mit gespeicherten Referenzdaten, um beschädigte Magnetventile, verschlissene Ventile/Bohrungen oder defekte Kolben zu erkennen.

Merkmale

• Vereinfachte Schnellanschlüsse für Schläuche
• 64-Bit-PC hoher Spezifikation mit Windows 10 Professional
• 24" Industrie-Touchscreen zur Bedienfeldmontage
• Vorgeschriebene Testskripte, erstellt von erfahrenen Getriebeaufbereitern
• Kostenloser Backup-Support bei jedem System inklusive
• 100% in Großbritannien entwickelt und gefertigt mit proprietärer Technologie
• Remote-Fähigkeit für Software-Updates
• Hardware-Support in Nordamerika und optionaler Vor-Ort-Service
• Vor-Ort-Schulung verfügbar

Software / Steuerung
Das System verwendet die intern entwickelte HTC-Software, um Testsequenzen auszuführen, die die Getrieleistung über mehrere Gänge und Druckbedingungen emulieren. Testskripte führen standardisierte Abläufe aus, zeichnen Drücke auf und erzeugen präzise grafische Darstellungen, die die zu prüfende Einheit mit einem neuen Referenzventilgehäuse desselben Modells vergleichen. Der HTC-S Unit Controller steuert die Datenerfassung, bietet Interpolation für eine gleichmäßige PWM-Steuerung der Magnetventile, einen einfachen Grenzwert-Prozentrechner und einen Editor für komplexe, kundenspezifische Testsequenzen.

Bibliothek mit Referenzergebnissen
Der VBT Deluxe wird mit einer umfangreichen Referenzbibliothek geliefert, die viele gängige Automatikgetriebe abdeckt. Referenzergebnisse dienen als Vorlagen und Benchmarks, um Technikern – sowohl Einsteigern als auch Profis – die Bewertung des Verhaltens von Magnetventilen und Ventilgehäusen schnell und konsistent zu ermöglichen.

Adapterplatten & Zubehör
Hydra-Test liefert präzise Aluminium-Adapterplatten (Ventilgehäuse-Testplatten) mit Stahlgewindeeinsätzen und geflochtenen Schläuchen, um die Fahrzeughydraulik nachzubilden. Neue Adapterplatten werden kontinuierlich entwickelt, um aktuelle Getriebe abzudecken. Ein optionales 0AM / DQ200‑Zubehör überprüft Pumpenleistung, Verschleiß des Pumpenmotors, Druckverlust, Magnetventilstromstärke und interne/externe Lecks.

Berichte, Datenblätter & Schulung
Das System kann PDF‑Berichte (Test‑Szenario‑Modus) erstellen, die Testergebnisse visuell mit Benchmark‑Daten vergleichen. Videoleitfäden und ergänzende PDF‑Dokumente werden bereitgestellt; für komplexe Abläufe sind virtuelle oder Vor‑Ort‑Schulungen verfügbar. Es werden verschiedene Schulungs‑ und Supportoptionen angeboten, einschließlich Fernunterstützung und Kundenschulungen vor Ort.

Technische Daten

• Modellname: VBT Deluxe
• Marke: Hydra-Test
• Controller: HTC-S Unit Controller (proprietärer Hydra-Test Controller)
• PC: 64‑Bit PC mit Windows 10 Professional
• Display: 24" Industrie-Touchscreen (Panelmontage)
• Prüffunktionen: hydraulische und elektrische Prüfung kompletter Ventilgehäuse und einzelner Magnetventile; grafischer Vergleich mit Referenz
• Testskripte: vorgefertigte Skripte für unterstützte Ventilgehäuse; editierbar via HTC Editor mit Interpolation für PWM-Solenoide
• Referenzbibliothek: umfangreiche Datenbank mit Benchmark-Ergebnissen enthalten
• Adapterplatten: präzise Aluminium-Adapterplatten mit Stahlgewindeeinsätzen und geflochtenen Schläuchen
• 0AM (DQ200) Add-on: prüft Pumpenleistung, Motordegradation, Druckverlust, Solenoid‑Stromstärke und Lecks
• Ölsystem: Ölheizung serienmäßig; isolierter Behälter und Überlauf; temperaturgeregeltes Prüföl
• Typische Prüfdrucke: Getriebeleitungsdrücke referenziert 4–20 bar; Testszenarien können bis ~25 bar simulieren
• Konnektivität/Updates: Remote‑Software‑Update‑Funktion
• Herstellung: Entwicklung und Produktion in Großbritannien
