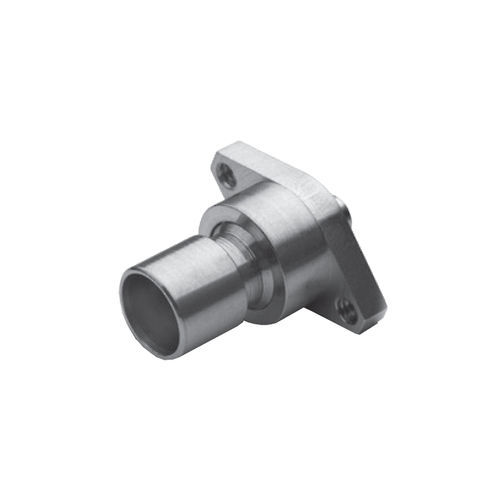

GMS Stecker/Stecker Kabelverbinder Stecker schwimmend montiert auf 0,086 S/R Kabel
Oberfläche, Kontakte - Vergoldet nach MIL-G-45204, Typ I, Grad C, Klasse 1, über Nickelplatte nach SAE AMS-QQ-N-290
Werkstoffe, Außenkontakte - Berylliumkupfer nach ASTM B196 und oder/ASTM B197
Werkstoffe, Federn - 17-7 Edelstahl nach ASTM A313-95A
Oberfläche, Gehäuse - Passivierung gemäß MIL-F-14072 E300
Werkstoffe, Mittelkontakte - Berylliumkupfer nach ASTM B196 und oder/ASTM B197
Impedanz - 50 Ω
Werkstoffe, Isolatoren - PTFE Fluorkohlenstoff nach ASTM D1710
Frequenzbereich - DC bis 23 GHz typ.
Werkstoffe, Gehäuse - CRES 303 nach ASTM A484 und ASTM A582 und/oder ASTM A555 und ASTM A581
Produkttyp - Steckverbinder
Durchmesser A - 6,858 mm (0,27 Zoll)
Durchmesser B - 3,048 mm (0,12 Zoll)
Tolerierte Fehlausrichtung Axial - 0,06
Tolerierte Fehlausrichtung Radial - ± 0,020
Paarung / Demontage Zyklen - 5000
VSWR - 1,15:1 bis 8 GHz1,25:1 bis 23 GHz
Kontaktwiderstand - Innenleiter - 2,5 mΩ
Kontaktwiderstand - äußerer Leiter - 2 mΩ
Erfüllt alle MIL-STD-Leistungsspezifikationen
Entwickelt, um sowohl einen radialen Versatz von 0,020 als auch einen axialen Versatz von 0,060 ohne Beeinträchtigung der elektrischen Leistung auszugleichen
Frequenz von DC bis 23 GHz
---
