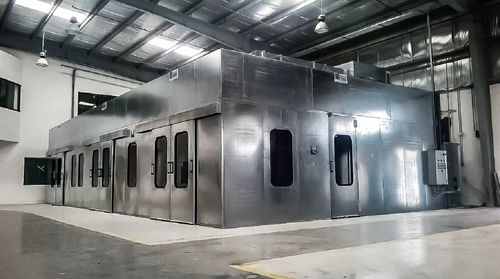

Offene Lackierkabine CORAL

für EinzelteileFilterungmit Aktivkohlefilter

Übersicht
Die CORAL‑Druckkabinen sind modulare industrielle Gehäuse, die einen kontrollierten Bereich für Lackier‑, Trocknungs‑ und Luftbehandlungsprozesse bieten und vor äußerer Kontamination schützen. Sie lassen sich mit TECNODRY / EURODRY Trockenkabinen oder ZINCOVELO Wasser‑Vorhangkabinen kombinieren und mit Druckbeaufschlagungssystemen, CTA‑Luftaufbereitern, Warmlufterzeugern sowie optionaler KARB‑Aktivkohle‑Nachfilterung ausstatten.

Highlights

• Druckkabinen für Lackier‑, Trocknungsarbeiten und staubfreie Bereiche
• Modulare Sandwichpaneel‑Konstruktion, verzinkt oder auf Wunsch lackiert
• Kompatibel mit TECNODRY/EURODRY und ZINCOVELO
• Filterdecke zur gleichmäßigen Verteilung der aufbereiteten Luft
• CTA‑Lüftungsgerät oder integrierbarer Warmlufterzeuger für konditionierte Zuluft
• Elektronische automatische Druckregelung mit Drucksensoren und Master/Slave‑Wechselrichtern
• Gefilterte Außenluft wird bei konstanter Temperatur zugeführt, um Überdruck zu halten
• Energieeinsparung durch automatische Luftstromregelung
• Touchscreen‑Bedienung mit Anzeige von Parametern und Filterzustand
• Innenbeleuchtung IP65 (2×36 W) und Optionen für Schiebe‑/Falt‑/Flügeltüren
• Optionale KARB‑Aktivkohle‑Nachfilterung für organische Lösungsmittel und Lackdämpfe
• Anpassbare Layouts und Kabinengrößen für Produktionsanforderungen

Technische Beschreibung
Die Kabine wird aus modularen Sandwichpaneelen gefertigt, mit 1,5 mm pressgeformtem Blech auf der Innen‑ oder Außenseite und einem Dämmkern aus Steinwolle 80 kg/m³. Beispielgrößen: 3×4, 3×6, 3×8, 4×4, 4×6, 4×8, 5×6, 5×8, 5×10, 5×12, 6×6, 6×8, 6×10, 6×12 m. Lichte Höhe unter dem Filterdach: 3 m. Konfigurierbare Elemente: abwechselnd verglaste/blinde Paneele, Doppeltür 2 × 2,1 m H oder Einzeltür 1 × 2,1 m H, IP65‑Beleuchtung alle 2 m, Filterplenum, Schaltschrank und Luft‑/Elektrikanschlüsse zum Lüftungsgerät oder Generator.

CTA‑Einheiten und KARB‑Nachfilter
CTA‑Geräte liefern gefilterte Luft zur Druckbeaufschlagung mit oder ohne Heizung; Leistungsbereich 6.000–26.000 m³/h (Modelle CTA1–CTA5), Ventilatorleistung 3–7,5 kW, Schallpegel 69–74 dB(A). Das KARB‑System reinigt gasförmige Lackemissionen: 9.500–29.000 m³/h, Aktivkohle 330–550 kg, Schichtdicke 80 mm, max. Strömungsgeschwindigkeit 0,5 m/s, Verweilzeit ≈ 0,16 s; mit regenerierbaren Wellpanelelementen und Doppelansaug‑Ventilator.

Funktionsweise
Gefilterte Außenluft wird vom CTA oder Warmlufterzeuger aufbereitet und über das Filterplenum bei konstanter Temperatur in die Kabine eingebracht, wodurch Überdruck entsteht und das Eindringen von Staub reduziert wird. Overspray‑beladene Luft wird frontal abgesaugt und dem Filtersystem zugeführt; ein Radialventilator führt die gefilterte Luft nach außen ab. Die Drucksensoren liefern 4–20 mA oder 0–10 V‑Signale an einen Master‑Wechselrichter, der einen Slave koordiniert, um Zu‑ und Abluftventilatoren zu regeln. Über das Touchscreen können Parameter und Filterzustand überwacht werden.

Technische Eigenschaften / Spezifikationen

• Konstruktion: modulare Sandwichpaneele, 1,5 mm pressgeformtes Blech + Steinwolle 80 kg/m³
• Verfügbare Kabinengrößen: Beispiele 3×4 bis 6×12 m; lichte Höhe unter Filterdach: 3 m
• Türen: Doppeltür 2 × 2,1 m H oder Einzeltür 1 × 2,1 m H
• Beleuchtung: 2×36 W IP65, Anordnung alle 2 m an den Längsseiten
• CTA: 6.000–26.000 m³/h (CTA1–CTA5); Ventilatorleistung 3–7,5 kW; Schall 69–74 dB(A)
• KARB: 9.500–29.000 m³/h; Aktivkohle 330–550 kg; Schichtdicke 80 mm; max. Strömung 0,5 m/s; Verweilzeit 0,16 s
• Ofenkabinen: Temperaturregelung bis max. 40 °C
• Steuerung: Touchscreen; Druckregelung via Sensoren und Master/Slave‑Wechselrichter
• Optionen: Filterplenum, IP65‑Beleuchtung, Schaltschrank, automatische Druckstabilisierung, KARB‑Nachfilter, Flügel‑/Schiebe‑/Falt‑Türen, Sichtfenster
