Steuerung für Beschicker SmartConnex

Überblick
K-Tron SmartConnex bietet integrierte Steuerung, Ferndiagnose und Konnektivität für industrielle Dosiersysteme. Unterstützte Geräte sind Dosierbandwaagen, Differential‑/Loss‑in‑Weight‑Dosierer, volumetrische Dosierer, Batch‑Stationen, Durchflussmesser, BSP‑Pumpen, PID‑gesteuerte Komponenten und pneumatische Nachfüllsysteme. SmartConnex platziert Intelligenz am Dosiergerät und ermöglicht zugleich Linienüberwachung und Host‑Anbindung.

Merkmale und Vorzüge

• Steuerintelligenz am Dosiergerät für verteilte Anlagensteuerung
• Weniger Komponenten und geringerer Verkabelungsaufwand senken Installationskosten
• Einfache Konfiguration bei reduziertem Programmieraufwand
• Integrierte Steuerungsoptionen für Vakuumförderer und Vertikalrührer
• Verbesserte kurzzeitige gravimetrische Genauigkeit
• Fernwartung, Diagnose und Konfiguration möglich
• Host‑Konnektivität auf Maschinen‑ und Linienebene

Einfach aufgebaute Steuerungsarchitektur
Jedes SmartConnex System besteht aus einer Steuerkarte und einem Motorantriebsmodul (KCM) pro Dosiergerät sowie optionalen Bedienerinterfaces. Verwendbare Interfaces sind die kompakte KSU‑II für Einzelgeräte und die K‑Vision‑III für Liniensteuerung; beide können einzeln oder kombiniert eingesetzt werden.

SmartConnex Controls — Schlüsselfunktionen

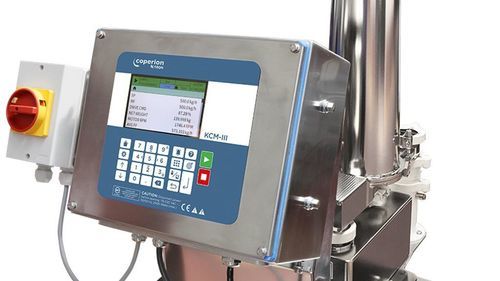

KCM‑III Control Module
Das KCM‑III vereint Dosierregelung und Motorantrieb in einem kompakten Edelstahlgehäuse mit 5‑Zoll‑LCD, kontextsensitiver Hilfe, integriertem Ethernet und optionalem Wi‑Fi sowie webzugänglicher Geräteschnittstelle. Es ist vorbereitet für Industrie‑4.0‑Funktionen wie vorausschauende Wartung, elektronische Serviceoptionen, OEE, Ausreißererkennung und Maschinenoptimierung.

KSU‑II Bedieneinheit (Einzelgerät)
Wirtschaftliche Bedieneinheit für ein einzelnes Dosiergerät, auch als tragbares Display für Wartung oder Konfiguration nutzbar. Die KSU‑II zeigt jeweils ein Dosiergerät an, kann zwischen Geräten umschalten und sich mit mehreren KCMs vernetzen.

K‑Vision‑III Linienregelung
K‑Vision‑III steuert bis zu 24 Geräte in einer Prozesslinie über einen 15‑Zoll‑Farbtouchscreen. Funktionen: Rezepturverwaltung, Prozessübersichten, Echtzeit‑Überwachung von Gerätezustand und Leistung sowie konfigurierbare Chart‑ und Trenddarstellungen.

Funktionen
Modulation der Schneckendrehzahl
Reduziert Austragspulsationen bei Loss‑in‑Weight‑Dosierern mit Einzelschnecke, indem Pulsationen aufgezeichnet und Antriebsbefehle angepasst werden, um den Massenfluss zu glätten.

• Kurzzeitgenauigkeit typischerweise um den Faktor 2 verbessert
• Deutliche Verbesserung der 2‑Sigma‑Genauigkeit bei 10 s Messzeit
• Ideal für geringe Förderraten (Geschwindigkeit < 1 Schneckenumdrehung/s)

Optimierte Dosiergerätenachfüllung (Smart Refill)
Beim Trichternachfüllen speichert Smart Refill jüngste gravimetrische Werte bei unterschiedlichen Trichtergewichten und passt die Schneckendrehzahl an, um Dichteänderungen auszugleichen, Genauigkeit zu erhalten und den Übergang zurück zur gravimetrischen Regelung zu glätten.

Vibrationsrobustes Wägen (dynamischer digitaler Filter / SFT)
Der dynamische Filter identifiziert und entfernt kontinuierlich störende Trägheitsanteile aus der Gewichtsmessung, die durch Vibrationen oder Stöße verursacht werden, und verbessert so die gravimetrische Performance in rauen Umgebungen.

• Minimiert Wägefehler durch Umgebungs‑Vibrationen
• Verbessert die Signalgüte für hochgenaue gravimetrische Dosierung

Technische Daten

• Produktfamilie: SmartConnex Dosiersteuerungen
• Unterstützte Geräte: Dosierbandwaagen, Loss‑in‑Weight‑Dosierer, volumetrische Dosierer, Batch‑Stationen, Durchflussmesser, BSP‑Förderer, PID‑geregelte Geräte, pneumatische Nachfüllsysteme
• Max. steuerbare Geräte (mit K‑Vision‑III): bis zu 24 Geräte pro Linie
• KCM‑III Merkmale: integrierte Regelung + Motorantrieb, 5" LCD, kontextsensitive Hilfe, Edelstahlgehäuse, integriertes Ethernet, optionales Wi‑Fi, Web‑Interface, Industrie‑4.0‑Fähigkeit
• KSU‑II: wirtschaftliche Bedieneinheit für Einzelgeräte, portables Display für Service/Wartung, netzwerkfähig
• K‑Vision‑III: 15" Farb‑Touchscreen, Rezeptverwaltung, Echtzeit‑Überwachung, Diagramm‑ und Trendfunktionen
• Steueralgorithmen: Schneckendrehzahl‑Modulation, Smart‑Refill‑Technologie, dynamischer digitaler Filter (SFT)
• Funktionen: Ferndiagnose/-konfiguration, Host‑Konnektivität, verbesserte Kurzzeitgenauigkeit
