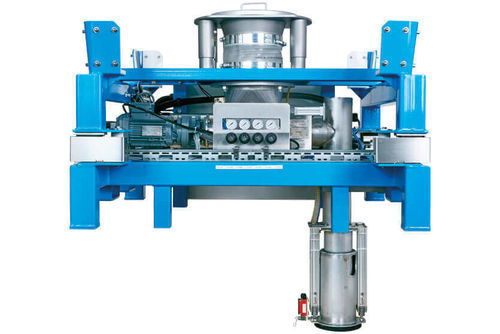

Dosierstation ADD-A-LOT

Zusammenfassung
Der ADD-A-LOT von Coperion ist eine automatisierte Austrags- und Dosierstation für Multi-Ingredient-Handling-Systeme (MIH). Er verbindet Lagerbehälter mit Empfangs-/Premixbehältern und ermöglicht kontrollierten Austrag sowie präzise Dosierung von Schüttgütern. Die Dosierung erfolgt über eine Wägesteuerung. Die Anzahl der ADD-A-LOT-Stationen pro MIH ist anpassbar; bis zu 8 Stationen können gleichzeitig in einen Mischbehälter dosieren. Die Schneckengeometrie wird entsprechend den Schüttguteigenschaften ausgewählt. Auslaufseitig verhindert eine pneumatische Absperrklappe oder ein Auslaufschieber das Nachlaufen bzw. Einfliegen von Material. Zur Unterstützung der vollständigen Entleerung können zusätzliche mechanische und pneumatische Austragshilfen installiert werden.

Typische Austragshilfen und Entleerungsunterstützung

• Standard-Austragshilfen zur Vermeidung von Brückenbildung und zur vollständigen Entleerung von Trichtern, IBC oder Big Bags.
• Pneumatischer Klopfer wird häufig eingesetzt; Vibratoren und weitere mechanische Hilfen sind ebenfalls möglich.
• Die Auswahl der Austragshilfen richtet sich nach Produkteigenschaften und Prozessanforderungen.

Wägeprinzipien

• Additive Gewichtserfassung: Der Empfangsbehälter (Premix) wird während des Dosierens verwogen. Alle Dosierkomponenten sind mechanisch vom verwogenen Behälter entkoppelt, um die Messung nicht zu beeinflussen. Die Verbindung zwischen Austragsstation und Premixbehälter erfolgt über Aspiration und eine ortsfeste Behälterabdeckung. Vorteil: Weniger Wägetechnik erforderlich, um mehrere Komponenten zu dosieren.
• Subtraktive Gewichtserfassung: Die Gewichtsänderungen der Lagerbehälter werden über Wägezellen im Rahmen der Austragsstation erfasst. Dies ermöglicht die gleichzeitige Dosierung mehrerer Komponenten in denselben Behälter und eine mechanische Verbindung zwischen Austragsstation und Premixbehälter. Jeder Premixbehälter ist mit einem individuellen Deckel ausgestattet und am Auslauf sorgt ein Faltenbalg für die mechanische Abdichtung.

Repräsentative Systemkomponenten / Beispiele

• Austragsstation zum Dosieren von Schüttgütern aus wechselbaren Trichtern, IBC und Big Bags.
• Flüssigwaage zur Vordosierung mehrerer Flüssigkeiten (Beispiel: Vordosierung bis zu 6 Flüssigkeiten).
• Intelligente Kuppelstation zur Anbindung mehrerer Förderleitungen mit Anzeige und RFID-Prüfung (Beispiel: Anbindung von 20 Förderleitungen).

Technische Daten

• Marke: Coperion
• Produkt: Automatisierte Austrags- und Dosierstation für Schüttgüter (ADD-A-LOT)
• Modell / Bezeichnung: ADD-A-LOT
• Anwendung: Austrag und Dosierung von Schüttgütern in MIH-Systemen
• Anzahl der Dosierstationen pro MIH: anpassbar; bis zu 8 Stationen können gleichzeitig in einen Mischbehälter dosieren
• Dosiersteuerung: Wägesteuerung
• Wägeverfahren: additive Gewichtserfassung (Wägung des Empfangsbehälters) und subtraktive Gewichtserfassung (Wägung der Lagerbehälter via Wägezellen)
• Auslaufventile: pneumatische Absperrklappe oder Auslaufschieber zum Verhindern von Einfliegen
• Austragshilfen: pneumatischer Klopfer (Standard), Vibratoren und weitere mechanische/pneumatische Hilfen
• Schneckengeometrie: nach Schüttgut auswählbar
• Behälterkompatibilität: wechselbare Trichter, IBC, Big Bag und Premixbehälter mit individuellen Deckeln
• Kupplungsoptionen: intelligente Kuppelstationen für mehrere Förderleitungen (mit Anzeige und RFID)
• Beispiel simultanes Flüssig-Vordamischen: Flüssigwaage zur Vordosierung bis zu 6 Flüssigkeiten (Systemoption)
