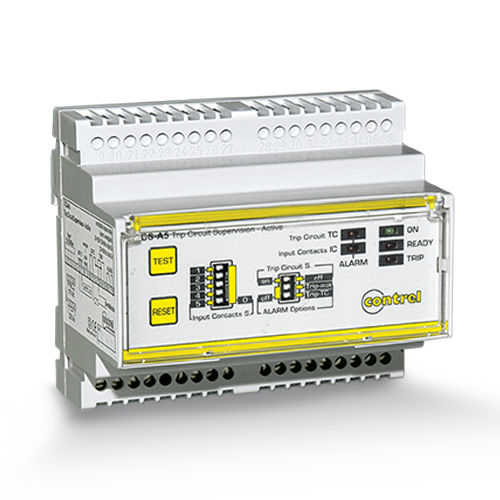

Auslösekreis-Überwachungsrelais TCS-A5

ACDCfür DIN-Schiene

TCS-A5 Permanente Ansteuerung mit Betätiger des Sicherheitskreises Betätiger für Sicherheitskreis gemäß CEI 64/8 Einführung Baureihe TCS Produktbezeichnung TCS-A5 Produkttyp Gerät zur permanenten Ansteuerung von Sicherheitskreisen mit Betätiger zum Öffnen des Notstromkreises Technische Merkmale Steuernetzspannung 110...240 VAC/DC 20...60 VAC/DC (wahlweise) Versorgungsspannung 110...240 VAC 110 VDC (wahlweise) 24...48 VAC/DC (wahlweise) Einschaltverzögerung 150 ms Leistungsaufnahme 5 VA (max) TRIP-Ausgangsaktivierungsverzögerung 150 ms TRIP-Ausgangsimpuls bei Netzausfall 100 ms Testfunktion Lokal Reset-Funktion Lokal Fern Ausgangsrelais 2 Wechsler (TRIP+SAFE, ALARM) 5 A (240 VAC) 0,3 A (110 VDC) 2 A (48 VDC) Display-Anzeigen LED grün (Strom EIN) LED rot TRIP (Relaiseingriff) LED rot ALARM (Fehler im Ausgangskreis) LED rot ALARM (Fehler im Eingangskontaktkreis) LED rot READY (Gerät bereit zur Aktivierung des Ausgangs) Mikroschalter Einstellung der Anzahl der gesteuerten Eingangskontakte auch bei Kurzschluss mit Widerständen Einstellung der Betriebsarten bei Alarmzuständen und Aktivierung / Deaktivierung des "Trip Circuit" Montageart DIN-Schiene 6 Module Normen EN 61010-1 EN 61551-1 EN 61326-1 EN 61326-2-4 CEI 64-8/464.1 64-8/465.5 64-8/537.4.3 Gewicht 500g Umgebung IP-Schutzart IP40 frontseitig IP20 an den Klemmen Relative Luftfeuchtigkeit 5...95% Betriebstemperatur -10...+60 °C Lagertemperatur -20...+70 °C Optionen Espansione circuiti sottocontrollo TCS-R6 Gerät Modelli disponibili Versorgungsspannung: 110...230 VAC | Vc: 100...240 VAC/DC Versorgungsspannung: 24...48 VAC/DC | Vc: 20...60 VAC/DC Versorgungsspannung: 110...230 VCA | Vc: 20...60 VCAC/DC Versorgungsspannung: 24...48 VAC/DC | Vc: 100...240 VAC/DC
