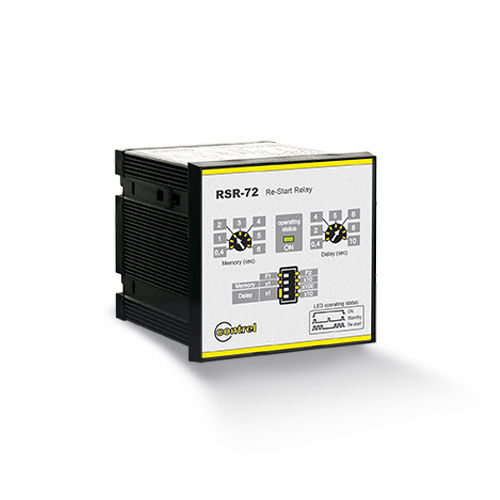

Spannungskontrollrelais RSR series

UnterspannungACfür Elektromotor

Das Relais vom Typ RSR-72 für den Neustart und die Wiederbeschleunigung ist dafür ausgelegt, den automatischen Neustart des Motors nach dem Auslösen einer Steuer- und Schutzeinrichtung infolge einer kurzzeitigen Unterbrechung oder eines Abfalls der Netzspannung durchzuführen. Die Relais vom Typ RSR-72 ermöglichen nach dem Stillstand der Motoren den automatischen Wiederanlauf in einer dem Arbeitsprozess entsprechenden korrekten Abfolge. Die Relais vom Typ RSR-72 sind in einem Gehäuse für Unterputz- oder Schalttafeleinbau oder auf einer 35-mm-DIN-Schiene auf einem ausziehbaren Undecal-Sockel untergebracht. Auf der Frontplatte befinden sich Potentiometer und Mikroschalter zur Einstellung sowie eine LED zur Anzeige des Betriebszustands. ALLGEMEINE MERKMALE Das Relais RSR-72 wird in Verbindung mit einem Haltekontakt verwendet. Im Gegensatz zum RSR-72 hält das RSR-72A den Kontakt nach dem Neustart des Motors/Schützes geschlossen. Am Relais können eine Speicherdauer von 0,2 bis 60 Sekunden und eine Verzögerungszeit von 0,2 bis 1000 Sekunden eingestellt werden. Jedes Mal, wenn ein Spannungsausfall (oder ein Spannungswert unter 65 % der Nennspannung) auftritt und die Spannung anschließend (auf mindestens 90 % der Nennspannung) innerhalb der eingestellten Speicherzeit wiederhergestellt wird, wird der Motor-Wiederanlaufausgang nach Ablauf der eingestellten Verzögerungszeit aktiviert. Wenn die Spannung erst nach Ablauf der Speicherzeit wiederhergestellt wird, findet kein automatischer Neustart statt; wenn die Spannung hingegen in weniger als 0,2 Sekunden (der minimalen Speicherzeit) wiederhergestellt wird, beschleunigt der Motor erneut. Ist die Wiederbeschleunigungsfunktion aktiviert und kehrt die Spannung innerhalb von weniger als 0,2 Sekunden (maximale Zeit für die Wiederbeschleunigung) zurück, wird der Motor sofort wiederbeschleunigt; ist die Wiederbeschleunigungsfunktion nicht aktiviert, wird der Motor nach Ablauf der Verzögerungszeit automatisch neu gestartet.
