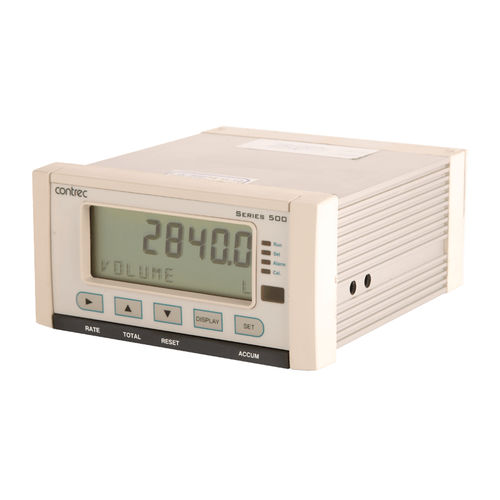

Volumetrischer Durchflussregler 515 CB01

für Gasfür Flüssigkeitendigital

Maßgeschneidert für die Eingabe des Frequenzvolumens Pumpenbedarfskontakt Auswahl von verschiedenen Betriebsarten Steuerung der Prozessleitung über DCV (digitales Regelventil) Ferngesteuerter PERMISSIVEingang zur Kontrolle des Förderzustands PRESET- und FLUSH-Volumenparameter zur automatischen Anpassung des Funksollwerts Ermöglicht eine nichtlineare Korrektur Speicherung von 1000 Transaktionen mit Zeit- und Datumsstempel Auswahl einer zweiten Sprache und Benutzer-Tags Wählbare Protokolle an den seriellen Schnittstellen, einschließlich Modbus RTU und Druckerausgang Hintergrundbeleuchtetes Display mit LCD-Backup Der Mischregler kann in den Betriebsarten PRESET, ON-OFF (manuell) und RELEASE arbeiten. Der letzte Modus ermöglicht eine einfachere Einstellung des Regelkreises. Die Haupt- und Prozessströme werden zur Bestimmung des Nettovolumenstroms verwendet. Der Bediener kann sowohl das Verhältnis der Summen als auch das Verhältnis der Durchflussmengen einsehen. Die Regelung des Prozessdurchflusses erfolgt über ein digitales Regelventil. Die Totzone des Durchflusses und das Ansprechverhalten der Regelung können angepasst werden, um den Verschleiß der Ventile zu verringern. BERECHNUNGEN Lage des Mischpunktes. Das Steuergerät sieht Verschneidungspunkte vor und nach dem Hauptdurchflussmesser vor. Der Prozessdurchfluss ist ein Verhältnis des (kombinierten) Nettodurchflusses (Bereich o-80%). Pflow Verhältnis% = ------ × 100 Netto-Durchfluss Während der Abgabe wird der Verhältnis-Sollwert geändert, um die Spülmenge zu berücksichtigen: Voreinstellung SP-Verhältnis (mod.) = P-Verhältnis ------ Voreinstellung - Spülung
