Kühlmittelsysteme für Bearbeitungszentrum CEA 321

Produktübersicht

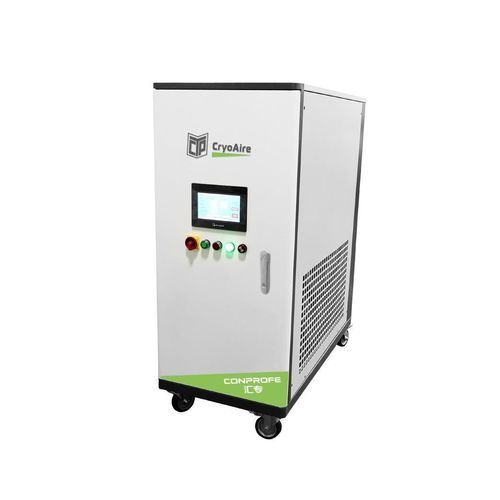

Die Kryogene Luftstrahlanlage CEA 321 liefert einen gezielten kryogenen Luftstrom (Bereich -10 °C bis -60 °C; Sollwert -20 °C) in Kombination mit Minimalmengenschmierung (MQL), um Schnitttemperaturen zu senken und Werkzeugverschleiß bei der Zerspanung zu reduzieren. Das System führt kryogene Luft direkt in den Schnittbereich und dosiert ein pflanzenbasiertes Schmiermittel zur verbesserten Schmierung und Wärmeunterdrückung.

Anwendungsfälle

• Ausgelegt für die Bearbeitung schwer zerspanbarer Werkstoffe: Drehen, Fräsen, Bohren, Schleifen
• Branchen: Luftfahrt, Energieanlagen, Elektronik (3C), Schiffbau, Werkzeug- und Formenbau, Automobil, Medizintechnik
• Typische Bauteile: Triebwerkskomponenten, Präzisionswellen, komplexe Formen, Fahrzeugteile, medizinische Komponenten

Technische Daten

• Typ: CEA 321
• Abmessungen: 500 x 1.100 x 1.250 mm
• Gewicht: 100 kg
• Stromversorgung: AC 380 V
• Leistung: 2,2 kW
• Luftdruck: 0,5–0,8 MPa
• Luftverbrauch: 50–1.000 L/min
• Kühltemperatur: -20 °C (Sollwert)
• Ausgangstemperaturregelung: PLC‑gesteuert
• Ölverbrauch: 0–50 ml/h
• MQL‑Schmierstoff: Cryolube F10 (kryogener Qualitätsgrad)

Hauptmerkmale

• Direkte Zuführung kryogener Luft in den Schnittbereich für effektive Temperaturkontrolle
• Integrierte MQL‑Dosierung für verbesserte Schmierung bei minimalem Ölverbrauch
• PLC‑Regelung für Prozesswiederholbarkeit und Temperaturmanagement
• Kompakte Bauform, geeignet zur Integration an CNC‑Dreh‑ und Fräszentren
