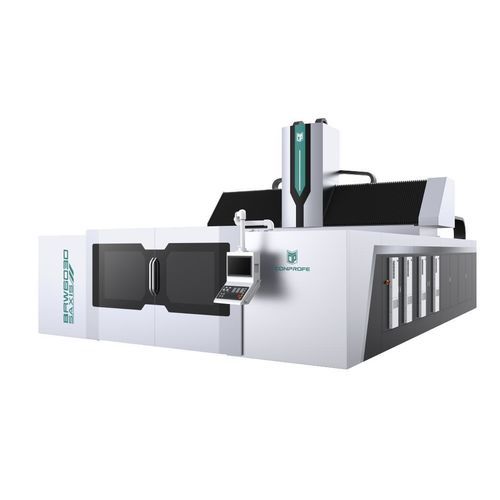

CNC-Bearbeitungszentrum / 5-Achs BRW6030

vertikalfür Glasfür Aluminium

Produktübersicht

• Portalrahmen-Konstruktion mit optimierten Bewegungselementen zur Maximierung von Steifigkeit und dynamischer Leistung für hochpräzise Bearbeitung
• Thermisch symmetrisches Design, validiert durch Finite-Elemente-Analyse (FEA), minimiert thermische Verformungen bei langen Produktionszyklen
• Gusseisenbauweise für exzellente Schwingungsdämpfung, Stabilität und zuverlässige dynamische Zerspanungsleistung
• Struktur und Steifigkeit werden kontinuierlich mittels FEA verfeinert, um langfristige Maßhaltigkeit sicherzustellen
• X/Y/Z-Achsen mit Wasserkühlung zur Reduzierung thermischer Einflüsse auf die Maschinenpräzision

Produktmerkmale

• Optional hochpräzise A/C-Fräsköpfe von FISCHER oder KESSLER
• Standard-Encoder-Rückführung und umlaufende Wasserkühlung der Spindel zur Sicherstellung des thermischen Gleichgewichts; axiale thermische Ausdehnung der Spindel ≤ 0,02 mm nach Dauerbetrieb bei hoher Drehzahl
• Alle rotierenden und mechanischen Komponenten sind dynamisch ausgewuchtet und geprüft
• Flexible Faltenbalgschutzsysteme für Bettführungen (X), Brückenführungen (Y) und Spindelgehäuseführungen (Z)
• Vollständig geschlossener Bearbeitungsbereich mit innenliegenden Edelstahlpanelen, die über 90 % grober Partikel zurückhalten
• Schnelle Reaktion: sofortiger Start/Stopp mit einstellbarer Beschleunigung und Bewegungsprofilen für zügige, präzise Positionierungen
• Für lange Lebensdauer und geringen Wartungsaufwand konzipiert, mit reduziertem Verschleiß an Antriebskomponenten

Anwendungsfälle

• Entwickelt für hochpräzise, hocheffiziente Bearbeitung von Luftfahrt-Verbundbauteilen
• Typische Werkstoffe: Nomex- und Aluminium-Wabenkern, kohlenstofffaserverstärkte Verbundstoffe, Carbon-Preforms, Glasfaser, Schaum, Kevlar, PBO-Faser

Technische Daten
Modell: BRW6030-5AXIS
Verfahrwege X/Y/Z: 6,000 / 3,000 / 1,250 mm
Arbeitstisch Abmessung: 6,000 x 3,000 mm
Spindelaufnahme: HSK-A63
Spindeldrehzahl: 50 - 24,000 rpm
Motorleistung: 37 kW
Schnellfahrt X/Y/Z: 50,000 / 50,000 / 40,000 m/min
Vorschubgeschwindigkeit X/Y/Z: 1 - 25,000 m/min
Positioniergenauigkeit X/Y/Z: 0.03 / 0.02 / 0.01 mm
Wiederholgenauigkeit X/Y/Z: 0.015 / 0.01 / 0.005 mm
Werkzeugkapazität (voll): 40 (60 optional)
Nettogewicht Maschine: ≈75,000 kg
Maschinenabmessung (L x B x H): 10,000 x 7,000 x 7,300 mm
CNC-Steuerung: SIEMENS One (HEIDENHAIN optional)
