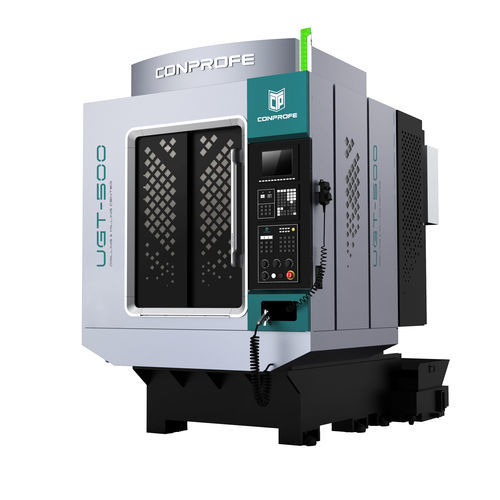

CNC-Bearbeitungszentrum / 3-Achs UGT-500vertikalfür Gusseisenfür Stahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Bearbeitetes Material
- für Gusseisen, für Stahl, für Kupfer, für Nichteisenmetalle, für Edelstahl, für Verbundstoffe, für Glas, für Keramik, für Quarz, für harte und brüchige Materialien, für Aluminium
- Spindelnase
- BT 30
- Anzahl Werkzeuge
- 21 Werkzeuge
- Zuatzfunktion
- Bohr
- Anwendungsbereich
- für die Stahlindustrie, für die Medizintechnik, für Titan, für Aluminiumprofile, für die Aluminiumindustrie, für Gusseisen, für kleine Werkstücke, für Fahrzeuge, zur Bearbeitung von Graphit, für Aluminium-Platte
- Weitere Eigenschaften
- Hochgeschwindigkeit, Hochleistung, hohe Produktivität
- X-Hub
500 mm
(19,69 in)- Y-Hub
400 mm
(15,75 in)- Z-Hub
320 mm
(12,6 in)- Rotationsgeschwindigkeit
19.200 rpm, 24.000 rpm
(120.637 rad.min-1, 150.796 rad.min-1)- Leistung
15 kVA
(20,39 hp)- Vorrückgeschwindigkeit X-Achse
48 m/min
- Vorrückgeschwindigkeit Y-Achse
48 m/min
- Vorrückgeschwindigkeit Z-Achse
36 m/min
- Maximale Tischlast
250 kg
(551 lb)- Werkzeuggewicht (max.)
3 kg
(6,6 lb)- Positioniergenauigkeit
0,006 mm
(0,00024 in)- Wiederholbarkeit
0,004 mm
(0,00016 in)- Gesamtgewicht
3.200 kg
(7.054,79 lb)- Gesamtlänge
1.600 mm
(63 in)- Gesamtbreite
2.430 mm
(95,7 in)- Gesamthöhe
2.400 mm
(94,5 in)
Beschreibung
Eigenschaften
1. Weltweit bahnbrechendes Bohr- und Gewindeschneidzentrum mit integriertem Ultraschall
und MMS-System für die umweltfreundliche Bearbeitung ohne Kühlmittel
2. BBT-30 Ultraschallspindel mit maximaler Drehzahl von 30.000 Umdrehungen pro Minute und Kühlmittelzufuhr
3. Verschiedene Werkzeugmagazin-Kapazitätsoptionen: 21T/26T/30T/36T/30T+14T
4. Positioniergenauigkeit von 5µm und Wiederholgenauigkeit von 3µm
5. Verschiedene Abstandsoptionen von der Spindelnase zum Tisch: 200-560mm (Standard), 270-630/340-700mm (optional)
6. 4-/5-achsiger Drehtisch verfügbar
Anwendung:
Ideal geeignet zum Bohren, Gewindeschneiden und Fräsen von kleinen Platten, Scheiben und Gehäusen für die Verbraucherelektronik, Automobil-, Luft- und Raumfahrtindustrie, Medizintechnik usw.
---
