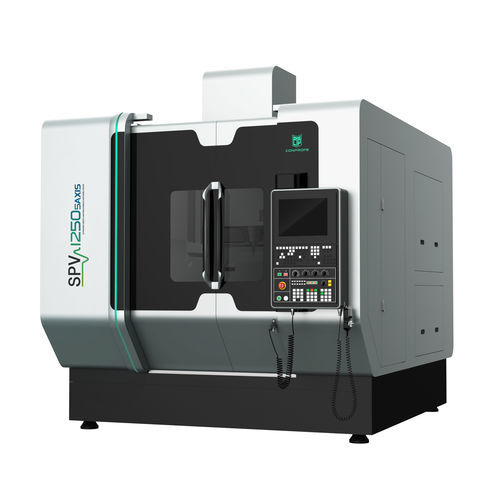

CNC-Bearbeitungszentrum / Ultraschall SPV12505-AchsvertikalSäulen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Säulen, Drehtisch
- Bearbeitetes Material
- für Verbundstoffe, für Keramik, für Quarz, für harte und brüchige Materialien
- Spindelnase
- HSK-A 100
- Anzahl Werkzeuge
- 40 Werkzeuge
- Anwendungsbereich
- zum Schneiden, Bohr, für die Automobilindustrie, für automatische Werkzeugwechsler, für medizinische Anwendung, für Titan, für die Raumfahrtindustrie
- Weitere Eigenschaften
- Hochgeschwindigkeit, Hochleistung, hohe Produktivität, Hochpräzision, Ultraschall
- X-Hub
1.250 mm
(49 in)- Y-Hub
1.250 mm
(49 in)- Z-Hub
1.000 mm
(39 in)- Rotationsgeschwindigkeit
10.000 rpm
(62.832 rad.min-1)- Leistung
110 kVA
(149,56 hp)- Tischrotation (C-Achse)
360 °
- Vorrückgeschwindigkeit X-Achse
30 m/min
- Vorrückgeschwindigkeit Y-Achse
30 m/min
- Vorrückgeschwindigkeit Z-Achse
30 m/min
- Maximale Tischlast
1.200 kg
(2.646 lb)- Werkzeuggewicht (max.)
20 kg
(44,1 lb)- Positioniergenauigkeit
0,008 mm
(0 in)- Wiederholbarkeit
0,005 mm
(0 in)- Gesamtgewicht
26.000 kg
(57.320,19 lb)- Gesamtlänge
3.400 mm
(133,9 in)- Gesamtbreite
4.350 mm
(171,3 in)- Gesamthöhe
4.220 mm
(166,1 in)
Beschreibung
Geeignet für die Bearbeitung von Präzisionsteilen aus hart-spröden Werkstoffen (z. B. Keramik, Saphir, Glas, Siliziumkarbit usw.), Kohlefaserverbundwerkstoffen, Superlegierungen (z. B. Titanlegierungen) und anderen schwer zerspanbaren Materialien
Merkmale
Unabhängig entwickelte Conprofe-Ultraschallspindel zur Lösung von Herausforderungen bei der Bearbeitung schwer zu schneidender Materialien
Optionales überkritisches CO₂- oder MMS-Kühlsystem für eine saubere Bearbeitung
Brückenportalkonstruktion mit schwenkbaren 5-Achsen, niedrigem Schwerpunkt, kurzem Überhang, superstarker Steifigkeit und geringer thermischer Belastung
Mehrere Optionen von Kettenwerkzeugmagazinen mit einer Werkzeugaufnahmekapazität von 24-120T
Mit hoher Leistung, hohem Drehmoment und Hochgeschwindigkeits-Ultraschallspindel
Optionales automatisches Unterdrückungssystem zur Verringerung von Risiken bei der Bearbeitung, z.B. Verbrennungen und Explosionen
Mit SIEMENS 840Dsl oder SIMUERIK ONE 5-Achsen-Simultanbearbeitung CNC-System
---
