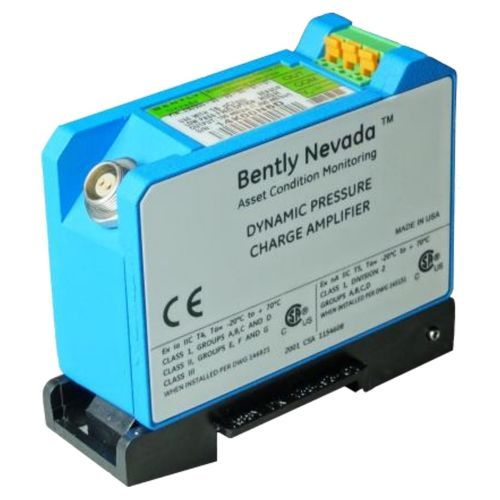

Druckverstärker 350500

Signalmit Spannungsausgangrauscharm

Der 350500 Dynamic Pressure Charge Amplifier (DPCA) ist eine Komponente eines dynamischen Drucksensorsystems. Dieses Messsystem, das Druckpulsationen überwacht, die durch Verbrennungsinstabilitäten in Gasturbinentriebwerken entstehen, besteht aus einem ladungsgekoppelten piezoelektrischen Drucksensor, einem rauscharmen Verbindungskabel, dem Ladungsverstärker 350500 und einem Überwachungsgerät. Der dynamische Drucksensor sollte ein piezoelektrischer Hochtemperatursensor sein, der den dynamischen Druck in ein Ausgangssignal umwandelt, das in Pico-Coulombs pro Druckeinheit skaliert ist. Der Ladungsverstärker 350500 kann mit einer Reihe von Sensoren zur Überwachung der Verbrennungsinstabilität verwendet werden. Das Verbindungskabel, das den Sensor mit dem Ladungsverstärker verbindet, ist ein speziell entwickeltes, rauscharmes und umweltverträgliches Kabel. Der 350500 DPCA bietet zwei Optionen für Verbindungskabel. Der Ladungsverstärker 350500 wandelt das Ladungssignal des Sensors in ein niederohmiges Spannungsausgangssignal um. Dieses Signal ist für Bently Nevada-Monitore wie den 3500/64 Staudruckmonitor geeignet. Die elektrische Schnittstelle vom Überwachungsgerät zum Ladungsverstärker, die aus -24 Vdc Strom, Masse und Signal besteht, ist die gleiche wie die für einen Bently Nevada Proximitor. Geeignete Sicherheitsbarrieren können zwischen dem Ladungsverstärker und dem Überwachungsgerät verwendet werden.
