Vakuumvorlage für pneumatische Förderung TLR

für die Kunststoffindustriefür Kunststoffgranulat

Übersicht

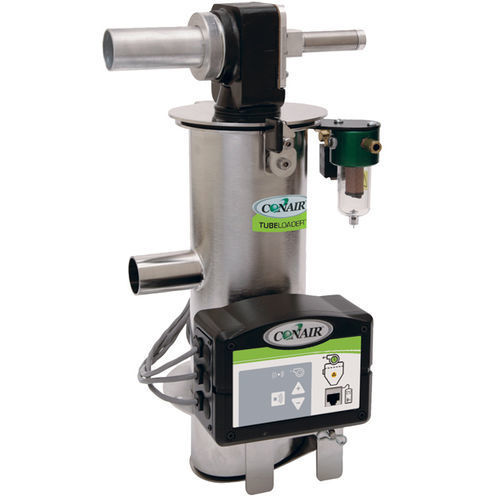

Der kompakte Rohrlader Modell TLR fördert Kunststoffharze und andere frei fließende Materialien in zentrale Vakuum-Fördersysteme. Der Rohrkörper mit 4,5 Zoll Durchmesser sorgt für gleichmäßigen Materialfluss und minimiert Brückenbildung. Der schwenkbare Deckel mit Schnellverschluss enthält ein kompaktes Vakuum-Sequenzierventil und ermöglicht werkzeugfreien Zugang zum übergroßen, einlegbaren 20-Mesh-Edelstahlfilter für schnelle Wartung. Der TLR kann für dosiertes Laden von zwei Materialien mit einem optionalen kompakten Ratio-Ventil ausgestattet werden und ist in Trichter- oder Direkteinlauf-Ausführung erhältlich.

Merkmale

• Werkzeugfreier Zugriff durch schwenkbaren Deckel — Schnellverschluss-Clip für einfache Wartung und Filterwechsel.
• Steuerungsoptionen — Universal Terminal Box (UTB) am Empfänger montiert; UTB kompatibel mit FLX-128 Plus. Optionales ELC: eigenständige Lade‑Steuerung basierend auf einem empfängerintegrierten CANopen-Netzwerk.
• Rohrkörper 4,5 Zoll Durchmesser für zuverlässigen Materialfluss ohne Brückenbildung.
• Übergroßer, einlegbarer 20-Mesh-Edelstahlfilter für zuverlässige Filtration und einfache Reinigung/Wechsel.
• Modulare Bauweise — alle Kammern lassen sich werkzeugfrei auseinandernehmen für Reinigung und Materialwechsel.
• Elektropolierte Edelstahloberfläche für Korrosionsschutz und geringen Wartungsaufwand.
• Optionales kompaktes Ratio‑Ventil für dosiertes Laden zweier Materialien.

Häufig gestellte Fragen

• Ist die Einheit leicht zu reinigen? — Ja. Alle Kammern lassen sich werkzeugfrei demontieren, um schnellen Zugang für Reinigung und Materialwechsel zu ermöglichen.
• Welche Oberfläche hat der Empfänger? — Elektropolierter Edelstahl für Langlebigkeit und einfache Pflege.
• Welche Befüllungsvarianten sind verfügbar? — Trichterbeladung und Direkteinlauf; optionales kompaktes Ratio‑Ventil für Zwei‑Material‑Dosierung.

Ressourcen

• TLR Model Tube Loader Handbuch (Produktressource auf der Seite)
• Wie man bessere Harzfördersysteme mit den richtigen Vakuumladern und -empfängern baut (Artikel)
• Effektive Vakuum‑Lade‑ und Fördersysteme entwerfen: 12 Do’s and Don’ts (Artikel)
• Vergleich von Ladern und Empfängern: Gemeinsamkeiten, Unterschiede und Anwendungen (Artikel)
• Vollständiger Gerätekatalog (Ressource)

Technische Daten

• Modellname: TLR Model Tube Loader
• Rohrdurchmesser: 4,5 Zoll (114 mm)
• Filter: Übergroßer einlegbarer Edelstahlfilter, 20 Mesh
• Deckel: Schwenkbarer, leicht zugänglicher Deckel mit Schnellverschluss und kompaktem Vakuum-Sequenzierventil
• Steuerungsoptionen: UTB (funktioniert mit FLX-128 Plus); optionales ELC, eigenständige CANopen-Steuerung integriert im Empfänger
• Befüllungsoptionen: Trichterbeladung oder Direkteinlauf; optionales kompaktes Ratio‑Ventil für Zwei‑Material‑Dosierung
• Konstruktion/Oberfläche: Elektropolierter Edelstahl
• Wartungsfreundlichkeit: Modulare, werkzeugfreie Demontage für Reinigung und Materialwechsel
