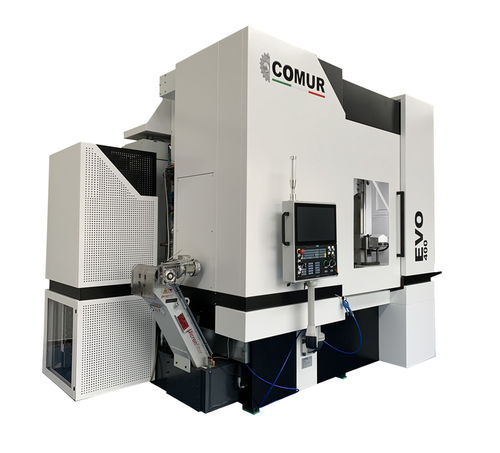

CNC-Wälzfräsmaschine EVO 400

für Teile mit großem Durchmesser

Produktbeschreibung
Der EVO 400 ist eine fortschrittliche Lösung für moderne Produktionsanforderungen. Präzision und Vielseitigkeit machen diese Wälzfräsmaschine geeignet für sowohl hochvolumige Fertigung als auch Betriebe mit häufigen Rüstwechseln. Der asymmetrische Hobkopf ermöglicht die Bearbeitung kritischer Geometrien, während der optionale Ringlader für schnelles Be- und Entladen unbeaufsichtigten Betrieb unterstützt. Das kompakte Monoblock-Layout minimiert die Stellfläche und vereinfacht Umstellungen in der Produktionsstätte.

Hauptmerkmale

• Modul max.: mm 8
• Werkstück-Ø max.: mm 400
• Hobbing-Breite max.: mm 600

Warum EVO 400 wählen

• Präzision und schnelle Reaktion durch den leistungsstarken Drehmomentmotor, integriert in die Spindel, sowie Heidenhain Absolut-Ringencoder für genaue Positionsbestimmung
• Kompakte Maschine mit hoher Steifigkeit dank vorgeladenen Umlaufwalzenführungen und spezieller Verriegelung des Shifting-Schlittens
• Hohe Flexibilität mit kurzen Rüstzeiten
• Fertigung von Zahnformen bei sehr großen Durchmessern durch den asymmetrischen Kopf möglich
• Verwendung von Spannmitteln für deutlich größere Durchmesser ohne Kollisionsrisiko
• Energieeffizientes Konzept, geeignet für Industry 5.0
• Native digitale Software zur Optimierung industrieller Prozesse
• Standardbearbeitungssoftware und spezielle Teileprogramme ohne zusätzliche Kosten inklusive
• Produktionszyklus mit 30L Ölfüllung: bis zu 85% Einsparung

TECHNISCHE DATEN
Modul max.: mm 8
Werkstück-Ø max.: mm 400
Hobbing-Breite max.: mm 600
Min./Max. Abstand zwischen Hob C/L und Tisch C/L: mm 20 ÷ 330
Max. Werkzeugmaß (ø x L): mm 160 x 360
Max. tangentiale Verstellung: mm 300
Hob-Drehzahlbereich (rpm): 100 ÷ 1200
Tisch-Drehzahlbereich (rpm): 0 ÷ 120

Merkmale / technische Spezifikationen

• Modul max.: mm 8
• Werkstück-Ø max.: mm 400
• Hobbing-Breite max.: mm 600
• Min./Max. Abstand zwischen Hob C/L und Tisch C/L: mm 20 ÷ 330
• Max. Werkzeugmaß (ø x L): mm 160 x 360
• Max. tangentiale Verstellung: mm 300
• Hob-Drehzahlbereich (rpm): 100 ÷ 1200
• Tisch-Drehzahlbereich (rpm): 0 ÷ 120
