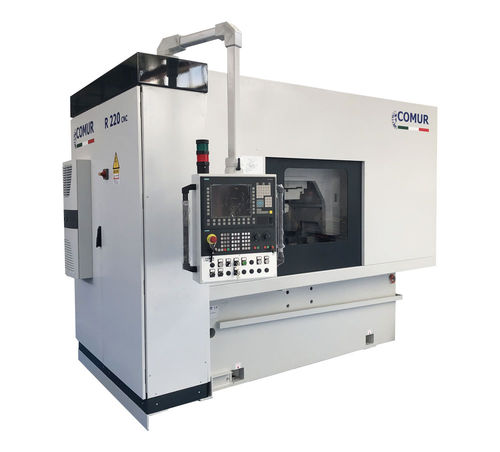

CNC-Verzahnungsschabmaschine R 220

Produktübersicht
Die Schabmaschine für Zahnräder COMUR R 220 ermöglicht leistungsfähiges Schaben von Zahnrädern und Wellen. Entwickelt für die Bereiche Hydraulik und Automotive, kann sie mit einem integrierten Schnelllade-/Entladesystem ausgestattet werden, das für Wellen, Pumpenräder und Zahnräder konfigurierbar ist. Die Maschine ist zudem für die direkte Anbindung an einen Industrieroboter ausgelegt, mit oder ohne integriertes Zuführsystem.

Hauptmerkmale

• Modul max.: 8 mm
• Bearbeitbarer Durchmesser: 0–300 mm
• Abstand A-Achse zum Tischmittelpunkt: 85–270 mm
• Abstand B-Achse zum Tischmittelpunkt: 130–500 mm
• Max. Schaber (Ø x L): 254 x 50 mm
• Drehzahlbereich Schaber: 10–400 U/min

Technische Daten
Modell: COMUR R 220
Anwendung: Schaben von Zahnrädern und Wellen
Zielbranchen: Hydraulik und Automotive
Modul max.: 8 mm
Werkstückdurchmesser (min/max): 0–300 mm
Abstand A-Achse zum Tischmittelpunkt (min/max): 85–270 mm
Abstand B-Achse zum Tischmittelpunkt (min/max): 130–500 mm
Max. Schaber (Ø x L): 254 x 50 mm
Drehzahlbereich Schaber: 10–400 U/min

Eigenschaften / Technische Spezifikationen

• Integriertes Schnelllade-/Entladesystem: konfigurierbar für Wellen, Pumpenräder und Zahnräder
• Roboterbereit: Schnittstelle für Industrieroboter
• Flexible Konfiguration für verschiedene Produktionsläufe
