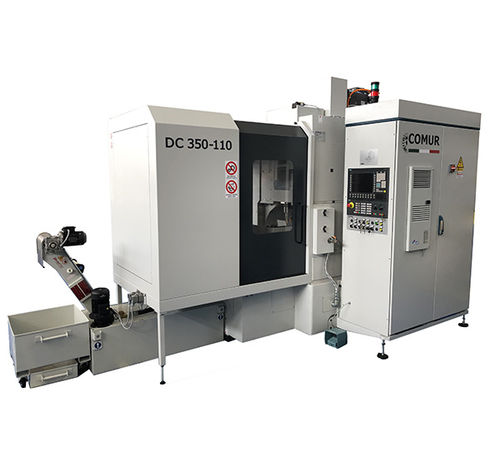

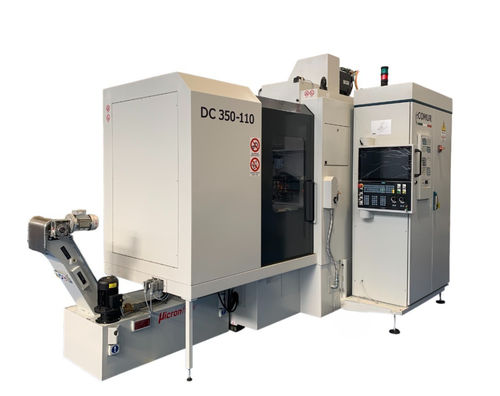

Wälzstoßmaschine für Getriebe / CNC DC 350

Produktübersicht
Die COMUR DC 350 Zahnrad-Schneidmaschine ist für das Schneiden von inneren und äußeren Stirn- und Schrägzähnen in kleinen bis mittleren Abmessungen ausgelegt. Die kompakte Bauweise und die Direktantriebe ermöglichen hohe Ausführungsgeschwindigkeiten und verbinden Produktivität mit Flexibilität. Die Maschine ist für die Integration mit anthropomorphen Robotern zur autonomen Bedienung vorbereitet und kann mit einer optionalen CNC-Schwenktischvorrichtung konische Zahnräder fertigen, was den Einsatz in Automotive/Truck- und Aftermarket-Anwendungen erweitert.

Hauptmerkmale

• Geeignet für innere und äußere Stirn- und Schrägzähne (kleine bis mittlere Abmessungen)
• Max. Modul: 6 mm; max. äußerer Durchmesser: 350 mm; max. Zahnungsbreite: 100 mm
• Kompaktes Design mit Direktantrieben für hohe Ausführungsgeschwindigkeiten
• Ausgelegt für Integration mit anthropomorphen Robotern zur autonomen Bedienung
• Optionaler CNC-Schwenktisch zur Fertigung konischer Zahnräder

Technische Daten

• Max. Modul: 6 mm
• Max. Werkstückdurchmesser (äußeres Zahnrad): 350 mm
• Max. Zahnungsbreite: 100 mm
• Abstand Spindelmitte Messer – Tischmitte: -70 / +238 mm
• Abstand Spindelkopf – Tischauflage (mit Standardaufbau): 311,5 / 386,5 mm
• Hubfrequenz des Messers (Hydro-Führung): 100 ÷ 1000 Hübe/min
• Plattendurchmesser: 365 mm; Bohrungsdurchmesser Werkstückaufnahme: 150 mm
• Maschinenmaße (L×B×H): 3890 × 3250 × 2650 mm (auf Schwingungsdämpfern H = 70)
• Gewicht: ca. 5500 kg

Anwendungen

• Fertigung von Komponenten für Automotive und Truck sowie Ersatzteile
• Mittelserienfertigung mit hohem Durchsatz und robotischer Integration
• Vielseitige Verzahnungsbearbeitung, einschließlich konischer Zahnräder (mit optionalem Schwenktisch)
