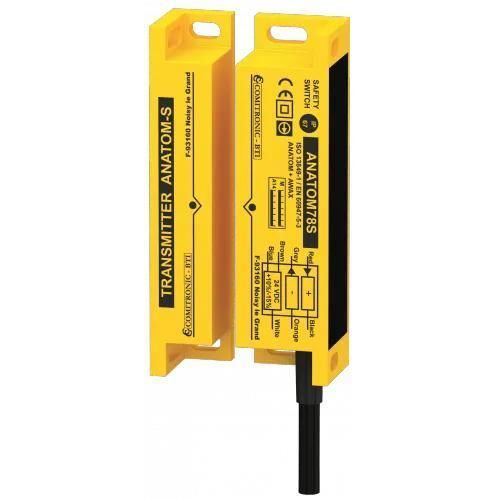

Sicherheitssensor für schwierige Umgebungen ANATOM series

Produktbeschreibung
Positionsüberwachung für Türen und Verkleidungen an gefährlichen Maschinen. Berührungsloser kodierter elektronischer Sensor, ausgelegt für nicht-autonome Betriebsweise in Verbindung mit einem AWAX-Controller. Kostengünstige Lösung für Mehrfachzugriffs-Anwendungen mit hohen Sicherheitsperformance, wenn mit AWAX-Controller betrieben (bis zu PL = e).

Technische Daten
Zeit bis zum gefährlichen Ausfall: MTTFd = 334 Jahre
Maximaler Schaltabstand: 10 mm (Hysterese 2 mm)
Sicherheitsausgänge / Diagnostik: 2 x Schließer (250 mA max.) redundant 24 V / 1 x PNP Kontakt 250 mA
Erkennungscodierung: Mono-Code, manipulationssicher
Anzeige: LED zeigt Codeerkennung
Rücksetzung: automatisch
Befestigung: 4 manipulationssichere M4-Schrauben (optionale Nr. BH4)
Montagepositionen: versionsabhängig (siehe Varianten)
Materialien: PA6, INOX316L (Edelstahl) oder Polycarbonat (PC) je nach Version
Elektrischer Anschluss: feste Kabel (3, 6, 12 m) oder Leitungen mit M12-Stecker (50 cm, 130 cm) oder M12 Metall
Schutzart: IP67 / IP68 (PA6, PC) oder IP69K mit Edelstahl (neue Generation)
Betriebstemperatur: -25°C bis +60°C
Kennzeichnung / Zertifizierung: Seriennummer per Tampondruck oder Lasergravur; UL 508 / C22.2 no.14 C-UL-US gelistet 34CB (Aktenzeichen E214209)
Hinweis: Nicht anwendbar für MKT- und M12-Versionen.

Unterschiede zwischen den Produkten der ANATOM-Baureihe

• ANATOM6S
• ANATOM6S-PLC
• ANATOM78S
• ANATOM98S
• ANATOM78S-485

Eigenschaften / technische Spezifikationen

• Funktion: Positionsüberwachung für Türen/Gehäuse an gefährlichen Maschinen
• Technologie: Berührungsloser kodierter elektronischer Sensor (Mono-Code, manipulationssicher)
• Sicherheitsausgänge: 2 x Schließer (250 mA max.) redundant + 1 x PNP 250 mA
• Schaltabstand: 10 mm mit 2 mm Hysterese
• MTTFd: 334 Jahre
• Anschlussoptionen: feste Kabel (3 / 6 / 12 m) oder Leitungen mit M12-Stecker (50 cm / 130 cm) oder M12 Metall
• Materialien: PA6, INOX316L (Edelstahl) oder Polycarbonat (PC)
• Schutzart: IP67 / IP68 (PA6, PC) oder IP69K (Edelstahl neue Generation)
• Betriebstemperatur: -25°C bis +60°C
• Befestigung: 4 manipulationssichere M4-Schrauben (Option BH4)
• Kennzeichnung / Rückverfolgbarkeit: Seriennummer per Tampondruck oder Lasergravur; UL / C-UL-US Listung
