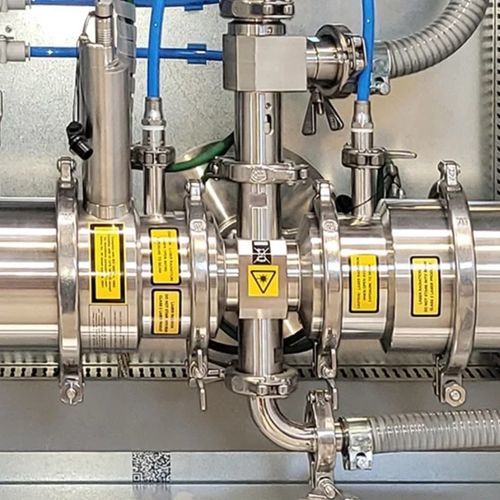

Mehrkanalanalysator CMWA

Partikelzur NassmessungLaserbeugung

Ein Gerät für die Analyse von Partikeln in Suspensionen und Flüssigkeiten muss einfach zu konfigurieren sein und möglichst detaillierte Daten liefern. Der Mehrkanal-Partikelanalysator CMWA von Comex erfüllt mehr als nur diese Anforderungen. Das CMWA-Mehrkanal-Messsystem für die Kornzusammensetzung besteht aus drei Hauptteilen: einem Suspensionssammelsystem, einem Puffersystem zur Speicherung der Suspension und einem Computer im Kontrollraum. Die Funktionsweise des Analysators basiert auf dem Prinzip der Laserbeugung. Dank der Verwendung eines speziellen Modells der statistischen Verteilung ist es möglich, auch bei einer hohen Konzentration von Partikeln zu messen. Die Messung kann auch direkt an den meisten Produktionslinien durchgeführt werden. Das Material wird mit speziellen Systemen zur Entnahme von Suspensionsproben gesammelt, z. B. aus einer Rohrleitung, in der das Material transportiert wird. Wie funktioniert ein Mehrkanal-Partikelanalysator in Schlämmen und Flüssigkeiten? Das Messsystem des CMWA-Analysators besteht aus den in der Abbildung unten dargestellten Elementen. Das wichtigste Messelement ist die Messzelle 10, durch die ein Laserstrahl geschickt wird, der je nach Größe der Körner eine unterschiedliche Beugung erfährt. Die Messzelle wird von der Pumpe 11 mit einer Mischung aus Wasser und Messgut aus dem Haupttank 12 versorgt.
