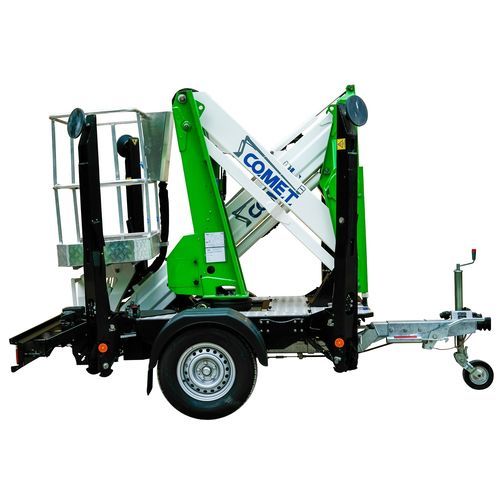

Gezogene Teleskoparbeitsbühne XTRAILER 14

mobilauf Rädernhybrid

Kurzbeschreibung X Trailer, die 14-Meter-Hubarbeitsbühne, die auf einem Anhänger gezogen wird. Ein einfaches Fahrzeug, das von einem gewöhnlichen Auto gezogen werden kann, ideal für eine breite Palette von Anwendungen. Dank der geringen Größe ist es einfacher, in engen Räumen oder während der Fahrt und des Einsatzes zu manövrieren. Die kompakte Bauweise ermöglicht den Transport auf engen Straßen oder in Gebieten mit begrenztem Platzangebot. Hauptmerkmale

• Arbeitshöhe 14 m
• MAX. LATERALE AUSSENHÖHE 6,5 m
• BASKETTENBODEN 12 m
• BRIDGE-HÖHE 5 m
• MAX. KORBKAPAZITÄT 200 Kg - 2 Personen
• HYDRAULISCHE AUSRÜSTUNGEN n.4
• DREHBARKEIT 360°
• STEUERUNG 100% HYDRAULISCH
• TOT. GEWICHT PTT 1540 kg

Hauptmerkmale

• Hubarbeitsbühne aus hochfestem Stahl für maximale Steifigkeit des Auslegers und maximale Sicherheit bei der Arbeit.
• Hilfsrahmen für die Verbindung der Bühne mit dem LKW-Fahrgestell.
• Hydrauliköltank so positioniert, dass er leicht zugänglich ist, um den Ölstand zu überprüfen und wiederherzustellen.
• Stabilität durch 4 Ausleger; jeder besteht aus zwei Hydraulikzylindern mit doppelt wirkendem Ventil, die an den Haupthydraulikkreislauf angeschlossen sind.
• Doppelzweckrevolver zur Auslegerabstützung und -drehung; auf dem Hilfsrahmen positioniert, der die Drehung über einen Hydraulikmotor und ein Drehlager ermöglicht; umfasst einen Kolben, der den Stromabnehmer anhebt.
• Stromabnehmer zum Öffnen der Plattform durch Anheben des Teleskopauslegers; die maximale Höhe des Stromabnehmers stimmt mit der maximalen Überbrückungshöhe überein; der Stromabnehmer besteht aus 2 Auslegern, die sich gleichzeitig bewegen können.
• Teleskopausleger aus 2 Elementen (1 festes Element + 1 Teleskopausleger).
• Korb zur Unterstützung und zum Schutz des Bedienpersonals; die Plattform kann mit Hilfe von Bedienelementen, die sich am Korb befinden, bewegt werden.
• Montiert auf einem Anhänger, der an verschiedene Autos und Fahrzeuge angeschlossen werden kann. Gesamtgewicht ab 1450 kg.
• 100% hydraulische Steuerung für schrittweise und präzise Bewegungen; Hydrauliksystem für lange Lebensdauer und reduzierte Wartungskosten ausgelegt.
• Stahlstruktur und Ausleger aus hochfestem Stahl für die Gesamtstabilität der Plattform.
• Maximale Last am Haken 100 kg; Rückstoßbremse mit Sicherheitsketten; Feststellbremse; hintere Stoßstange mit Lichtern, Standardstecker, Rückleuchten und Reflektoren.

Technische Beschreibung der Serienausstattung BEDIENUNG

• 100% Hydrauliksystem mit Korbsteuerung für maximale Zuverlässigkeit und Genauigkeit der Bewegungen.
• Schaltbare Korbsteuerung und Hydraulikschläuche im Ausleger arbeiten mit niedrigem Druck (25 Bar) für eine längere Lebensdauer.
• Notfallsteuerung vom Boden aus.
• Vollhydraulische Steuerungen ermöglichen zwei gleichzeitige Bewegungen und bieten im Vergleich zu elektrohydraulischen Steuerungen eine größere Empfindlichkeit und progressive Manöver; sie sind immun gegen elektrische Schäden durch Regen oder Feuchtigkeit.
• Abschaltventile direkt an jedem Hydraulikzylinder montiert.
• Steuerhebel mit automatischer Rückkehr in die Ruhestellung. Schalttafeln befinden sich am Korb (Steuerpult für die Plattform), am Träger (Steuerpult für die Plattform nur für Notfälle) und am Hilfsrahmen (Steuerpult für die Ausleger).

SICHERHEITSSYSTEM

• Ausleger blockiert, wenn der Ausleger nicht in Ruhestellung ist.
• Ausleger blockiert, wenn die Ausleger nicht vollständig abgesenkt sind.
• Es sind keine Vorrichtungen zur Begrenzung der seitlichen Reichweite erforderlich; die Konstruktion stellt sicher, dass jede vom Korb aus erreichbare Arbeitsposition innerhalb des sicheren Arbeitsbereichs liegt.
• Handpumpe für Notfälle, um Bewegungen zu ermöglichen, wenn die Hauptpumpe beschädigt ist; ermöglicht die Rückkehr von Ausleger und Auslegern in die Ruhestellung.
• Alle Bewegungen über doppeltwirkende Hydraulikzylinder mit doppeltwirkenden Sicherheitsventilen, die den Ölein- und -auslass steuern.
• Warnleuchte, die anzeigt, dass die Ausleger nicht vollständig abgesenkt sind.
• Allgemeiner Not-Aus-Taster (Korb und Boden).
• Thermische Schutzvorrichtung für das elektrische System.

BASKET

• Abmessungen des Aluminiumkorbs: L1000 x B700 x H1100 mm.
• 100% hydraulisches System, das zwei gleichzeitige Bewegungen ermöglicht.
• Konstante und schrittweise automatische Nivellierung des Korbes über einen unabhängigen Hydraulikkreislauf.
• Motorstart und -stopp vom Korb aus.
• Warnleuchte zur Zentrierung des Auslegers in Ruhestellung.
• Elektroanschluss im Korb 230V mit entsprechendem Anschluss im Turm.
• Korbaufstiegshilfe mit Schwerkraftverschluss.
• Fußschutzvorrichtung H15 cm.
• Zwei Haken für Sicherheitsgurte.
• Leitern für den Zugang zum Korb.

AUSRÜSTUNGEN

• Vier Ausleger mit individueller Steuerung.
• 100% hydraulische, unabhängige Bewegungssteuerung, um die Maschine auch auf unebenem Boden perfekt zu nivellieren.
• Hydraulischer Verteiler mit vier Hebeln zum gleichzeitigen oder individuellen Öffnen/Schließen der Ausleger.
• Warnleuchten für jeden Ausleger.
• Warnleuchten für das richtige Schließen der Ausleger, um sicher auf der Straße zu fahren.

PUMPE

• Hydraulische Pumpe kombiniert mit Benzinmotor.
• Stundenzähler zur Überwachung der Arbeitsstunden und der Häufigkeit der geplanten Prüfungen.

Lackierung

• Hochwertige Lackierung zum Schutz der Metallteile vor Korrosion. Standardfarbe: WEISS/GRÜN.

GARANTIE

• 12 Monate ab Lieferdatum.
• Benutzungs- und Wartungshandbuch inbegriffen.
• Ersatzteilhandbuch inbegriffen.
• Hydraulische und elektrische Diagramme inbegriffen.

OPTIONEN (EXTRA KOSTEN)

• Zusatz-Elektromotor 230V für den Betrieb in geschlossenen Räumen.
• Kabelaufwicklung.
• Mover.
• Version mit Zusatz-Elektromotor 230V statt Benzinmotor.
• Version mit Dieselmotor statt Benzinmotor.
• Version mit Hybridsystem (Motor + Batterien).
• Version nur mit Batterien.
• Längerer Aluminiumkorb L1400 x B700 x H1100 mm mit Korbdrehung 90° + 90°.
• Vier Auslegerpolster 300 x 300 x 30 mm und zwei Stützen.
• Sicherheitsgurte.
• Glasfaserkorb L1400 x B700 x H1100 mm isoliert bis 5000V.
• Sonderfarbe (längere Lieferzeit).

Caractéristiques / spécifications techniques

• Arbeitshöhe: 14 m
• Maximale seitliche Ausladung: 6.5 m
• Korbbodenhöhe: 12 m
• Brückenhöhe: 5 m
• Maximale Korbkapazität: 200 kg (2 Personen)
• Rotation: 360°
• Hydraulische Abstützungen: 4
• Steuerungen: 100% hydraulisch (Korb und Bodennotsteuerung)
• Zulässiges Gesamtgewicht (PTT): 1540 kg (Hinweis: Gesamtgewicht ab 1450 kg angegeben)
• Maximale Last am Haken: 100 kg
• Korb Standardabmessungen: L1000 x B700 x H1100 mm (optional L1400 x B700 x H1100 mm)
• Antrieb: Hydraulikpumpe + Benzinmotor (alternative Antriebsoptionen verfügbar)
• Standardfarbe: WEISS/GRÜN
