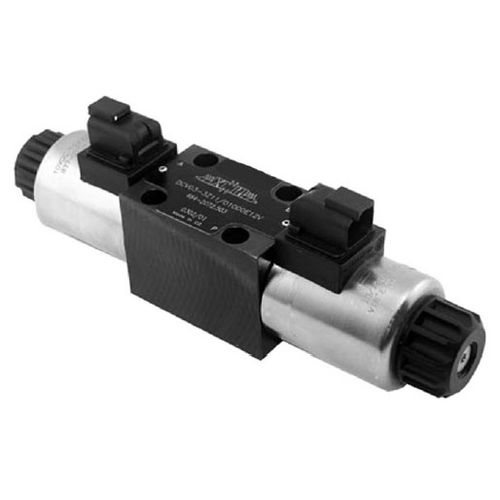

Vorgesteuertes Magnetventil DCV 05 Series

4-WegehydraulischDIN

DCV 05 Wegeventile bestehen aus: Gehäuse (1), Steuerkolben (5), Zentrierfedern (4) und Betriebsmagneten (2, 3). Die Dreistellungs-Wegeventile verfügen über zwei Magnete und zwei Federn. Die beiden Wegeventile haben einen Magneten und eine Rückstellfeder. Die Betriebsmagnete sind DC und werden über die Stecker A und B (6, 7) versorgt. Für die Wechselstromversorgung sind die Magnete mit direkt in die Spule integrierten Gleichrichtern ausgestattet. Die Stecker müssen separat bestellt werden. Durch Lösen der Mutter (8) kann der Magnet in vier Positionen im Abstand von 90° gedreht werden. Sofern der Druck im T-Anschluss 25 bar nicht übersteigt, kann das Ventil durch Handhilfsbetätigung (9) betätigt werden. Das Ventilgehäuse (1) ist phosphatiert. Die Betätigungsmagnete (2, 3) sind verzinkt. - 3-stufig, 4-fach und 2-fach, 4-fach Wegeventile - Die Magnete können in drei Positionen im Abstand von 90° befestigt werden - Drucktaste Handhilfsbetätigung - Einbaumaße nach DIN 24340 und ISO 4401
