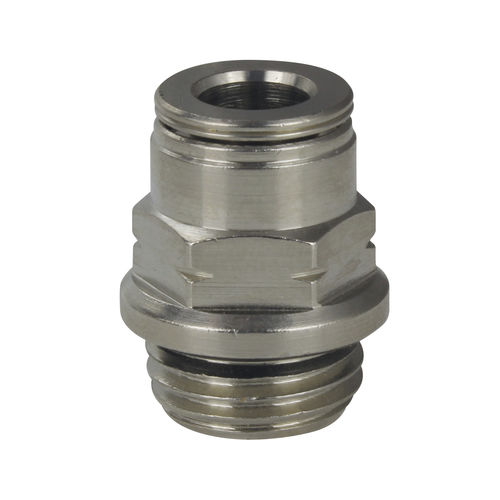

Pneumatischer Anschluss PE LINE
InnengewindePush-ingerade

pneumatischer Anschluss
pneumatischer Anschluss
pneumatischer Anschluss
pneumatischer Anschluss
pneumatischer Anschluss
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
pneumatisch
Befestigung
Innengewinde, Push-in
Form
gerade, Winkel, T
Material
NBR, aus vernickeltem Messing
Typ
außen, innen
Durchmesser

Min: 0,25 mm (0,01 in)

Max: 12 mm (0,472 in)

Betriebsdruck

20 bar (290,08 psi)

Beschreibung

Ein "easyThread" Gewinde gekennzeichnet diese Steckverschraubungsfamilie. Es wird nach C.matic Normen hergestellt und ermöglicht die Montage mit unterschiedlichen Gewindestandards (NPT, BSPP, BSPT). Vorteil dabei ist eine größere Flexibilität im Betrieb und eine Reduzierung der Lagerkosten. 1-2 > Körper und Lösering: Messing UNI EN 12164 CW614N - UNI EN 12165 CW617N vernickelt 3 > Haltering: Azetalharz (POM) 4 > Spannzange: Edelstahl AISI 301 5 > Schutzring: Azetalharz (POM) 6 > Dichtung: NBR Empfohlene Schläuche: PA11, PA12, PA6, Polyethylen PE, Polyurethan PU (98 Shore A). Schlauchtoleranzen: +/– 0,07 mm bis Ø 3/8” - 10 mm +/– 0,1 mm Ø 1/2” - 12 mm. Anwendungsbereiche: Pneumatik.
