PH-Sonde SB0I

KonzentrationProzessMess

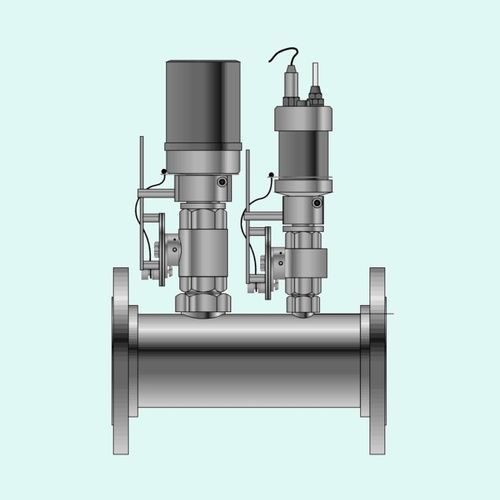

Die Sonde Sb0I wurde für die pH-Messung in spezifischen Anwendungen entwickelt, für die eine Standard-pH-Elektrode aus Glas nicht geeignet ist, z. B. in Flüssigkeiten, die abrasive oder verschmutzende Substanzen enthalten, und in Prozessen mit hoher Konzentration von Flusssäure oder Phosphorsäure. Die Sonde ist aus Edelstahl AISI 316 mit PSU-Elektrodenhalterung gefertigt und verfügt über Flansche für die direkte Installation in der Leitung mit verschiedenen Rohrstücken. Die Elektroden werden durch manuelle Ventile in den Sondenkörper eingeführt, die die Entnahme der Elektroden ermöglichen, ohne dass die Leitung entleert werden muss. Ein doppeltes Verriegelungssystem ermöglicht den Betrieb der Elektrodenentnahme unter Sicherheitsbedingungen. Die Sonde nimmt die Referenzgruppe und die Messgruppe an der Oberseite des Flanschrohrs auf. Das KCl-Reservoir kann mit Druck beaufschlagt werden und umfasst den Flüssigkeitsanschluss mit Kunststoffdiaphragma, die Referenzelektrode, den Anschluss für ein optionales Manometer und das Druckbeaufschlagungsventil. Die Messgruppe umfasst die ringförmige Antimonelektrode, die Bürste und den Motor für die Bürste (pneumatisch oder elektrisch) sowie die Klemmenleiste für den Anschluss des Systems an die Elektronikeinheit, alles in einem IP65-Gehäuse. Die Prozessanschlüsse sind geflanscht, UNI- oder ANSI-Norm. Die Sonde ist für Temperaturen bis zu 140°C (kurzzeitig 150°C) und Drücke bis zu 3 bar geeignet.
