Programmiersystem für Roboter / für Schweißanwendungen RoboPlan Smart

virtuellvereinfacht

Beschreibung

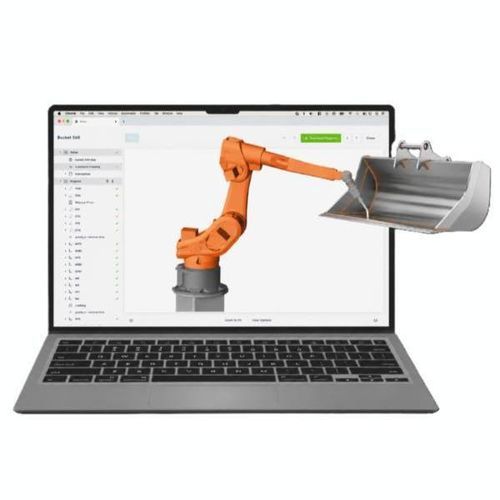

Automatisierte Roboterprogrammierung für Schweißanwendungen. RoboPlan Smart, betrieben von ArcNC, ermöglicht die schnelle und einfache Erstellung von Schweißprogrammen für CLOOS‑Roboter durch automatische Generierung von Schweißnähten, Robotertrajektorien und taktilen Suchbewegungen direkt aus CAD/STEP‑Daten. Die Software übernimmt komplexe Programmieraufgaben im Hintergrund und besitzt eine intuitive Bedienoberfläche, die nur wenig Programmierkenntnisse erfordert.

Vorteile / Highlights

• Einfache und intelligente Programmierabläufe
• Geringer Bedarf an Programmierkenntnissen
• Automatische Erkennung und Generierung von Schweißnähten aus CAD/STEP
• Kein Zeichnen der Nähte im STEP‑File erforderlich
• Automatische Generierung von Roboterbahnen und taktilen Suchbewegungen
• Integrierte KI‑Unterstützung zur kontinuierlichen Optimierung
• Bis zu 20× schnellere Programmierung
• Bis zu 15× kürzere Einarbeitungszeit
• Optimiert für Eindraht‑MIG/MAG‑Prozesse mit CLOOS‑Robotersystemen

Voraussetzungen für die CLOOS Roboteranlage

• Softwarestand QS 2.18 erforderlich
• CDD erforderlich
• Qineo NexT/StarT erforderlich
• Nur ein 6‑Achs‑Roboter pro Zelle
• Roboter an Quer‑, Längs‑ und Hubachsen (max. 3 synchronisierte Linearachsen)
• Bauteilpositionierer mit Dreh‑, Kipp‑ und Hubachse sowie Wechselsystem (max. 3 synchronisierte Achsen)
• Nur Eindraht‑MIG/MAG‑Prozesse
• STEP‑Datei des Bauteils erforderlich
• Keine integrierten Sensoren

Technische Spezifikationen

• Produktname: RoboPlan Smart
• Technologie: ArcNC
• Funktion: Automatische Generierung von Schweißnähten, Robotertrajektorien und taktilen Suchbewegungen aus CAD/STEP
• Zielanwendung: MIG/MAG‑Schweißen mit CLOOS‑Robotersystemen
• KI‑Unterstützung: Integriert zur kontinuierlichen Optimierung
• Leistung: Bis zu 20× schnellere Programmierung; bis zu 15× kürzere Einarbeitungszeit
• Kompatibilität: Qineo NexT/StarT; ein 6‑Achs‑Roboter pro Zelle; bis zu 3 synchronisierte Linearachsen
• Dateianforderung: STEP‑Datei des Bauteils
• Prozessbegrenzung: Nur Eindraht‑MIG/MAG
• Softwareanforderung: QS 2.18

Downloads
Produktdokumentation (One‑Pager und ausführliche Übersicht) als PDF auf der Herstellerwebseite verfügbar.
