Pneumatische Läppmaschine VM1000

tragbarPräzision

Produktbeschreibung

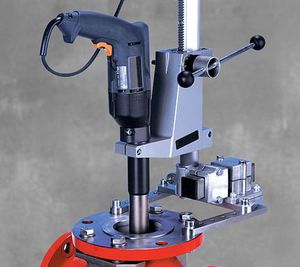

Die CLIMAX VM1000 Serie Ventilschleif- und Läppmaschine ist eine mobile Präzisionslösung für die Ventilreparatur vor Ort und in der Werkstatt. Sie schleift und läppt Sitze von Schieber- und Schwenk-Rückschlagventilen, um die Dichtflächen auf die ursprünglichen Herstellerspezifikationen oder besser zurückzuführen. Ein Kippadapter ermöglicht die schnelle Einstellung des Schleifdrucks, reduziert Rüstzeiten, verlängert die Lebensdauer der Ventile und minimiert Ausfallzeiten in der Energieerzeugung, Öl und Gas, Raffinerie und anderen industriellen Anwendungen.

Verfügbarkeit
Die Modelle VM1350, VM1500 und VM1600 sind nur zur Miete verfügbar; andere Modelle können auf Anfrage geliefert werden.

Produktvorteile

• LEISTUNG
  • Robustes Antriebssystem mit einer Antriebskette bis zu drei Größen größer als bei typischen Wettbewerbern; MTBF ca. 10.000 Stunden.

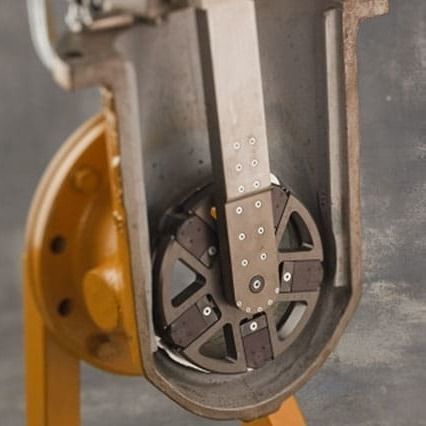

  • Fünf Planetenarme sorgen dafür, dass alle Scheiben Kontakt zur Arbeitsfläche haben, wodurch Höhen- und Tiefstellen am Ventilsitz vermieden werden.
  • Hochwertige Schleifmittel können die Schleifzeit um bis zu 50 % reduzieren.
• VIELSEITIGKEIT
  • Haftende Medien-Scheiben, ausgelegt für sicheren Halt während des Gebrauchs und einfache Entfernung danach.
  • Schneller Wechsel zwischen elektrischem und pneumatischem Betrieb durch Lösen einer einzigen Klemmschraube.
  • Konfigurationen decken Sitzdurchmesser von 1,25 bis 24 in (32–600 mm) ab; Eintauchtiefe bis zu 39 in (1000 mm).
  • Einfacher Wechsel vom Schleifen zum Läppen durch Austauschen der Scheiben.
• ZUVERLÄSSIGKEIT
  • Steife Planetenarme minimieren Maschinenvibrationen und sorgen für eine gleichmäßige Oberfläche.
  • Abgedichtete Planetenarm-Lager verhindern das Eindringen von Schleifpartikeln und verlängern die Lagerlebensdauer.
  • Planetenarme sind vorgespannt und voreingestellt innerhalb von 0,000079 in (0,002 mm) für verbesserte Ebenheit.
  • Modulare Komponenten und werkseitig abgedichtete Lager ermöglichen schnellen Aufbau und einfachen Wechsel des Schleifkopfes.

Spezifikationen (Tabelle)
SPEZIFIKATIONEN | Sitzdurchmesserbereich | Eintauchtiefe | Ventiltyp | Energieoption
VM1150 | 1,25–6 in (32–150 mm) | 16–18 in (400–450 mm) | Schieber oder Schwenk-Rückschlag | Elektrisch oder pneumatisch
VM1350 | 1,5–14 in (40–350 mm) | 24 in (600 mm) | Schieber oder Schwenk-Rückschlag | Elektrisch oder pneumatisch
VM1600 | 1,5–24 in (40–600 mm) | 39 in (1000 mm) | Schieber oder Schwenk-Rückschlag | Elektrisch oder pneumatisch

Technische Spezifikationen

• Serie: VM1000 (Modelle VM1150, VM1350, VM1600)
• Sitzdurchmesserbereiche: VM1150 = 1,25–6 in (32–150 mm); VM1350 = 1,5–14 in (40–350 mm); VM1600 = 1,5–24 in (40–600 mm)
• Eintauchtiefe: VM1150 = 16–18 in (400–450 mm); VM1350 = 24 in (600 mm); VM1600 = 39 in (1000 mm)
• Unterstützte Ventiltypen: Schieber- und Schwenk-Rückschlagventile
• Energieoptionen: elektrisch oder pneumatisch (schneller Wechsel)
• Kippadapter im Lieferumfang für schnelle Einstellung des Schleifdrucks
• Antrieb: Heavy-Duty-Antriebskette, MTBF ≈ 10.000 Stunden
• Schleifkopf: fünf Planetenarme für gleichmäßigen Kontakt
• Schleifmittel: hochwertige Medien zur Reduzierung der Schleifzeit
• Lager: abgedichtete Planetenarm-Lager; werkseitig abgedichtete Lager für einfachen Kopfwechsel
• Vorgegebene Vorspannung Planetenarme: 0,000079 in (0,002 mm)
• Modulare Komponenten für schnellen Aufbau
• CE-zertifiziert
• Nur Vermietung für Modelle VM1350, VM1500, VM1600
