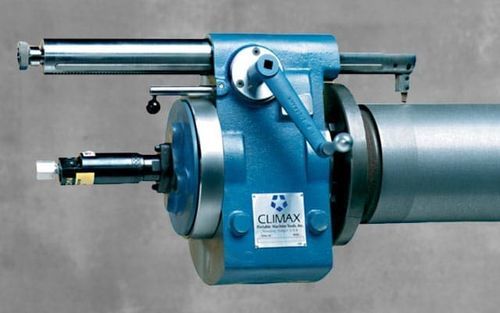

Manuelle Drehmaschine PL3000

horizontaltragbarfür Wellenbearbeitung

Produktübersicht

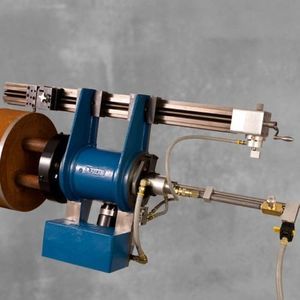

Die mobile Drehmaschine CLIMAX PL3000 bearbeitet große Wellen und Walzenzapfen direkt am Einbauort, indem sie am Wellenende montiert wird und sich um die Welle dreht. So sind präzise Vor‑Ort‑Dreharbeiten für Wartung und Reparatur möglich, ohne Demontage oder Transport der Anlage, wodurch Ausfallzeiten und Arbeitskosten reduziert werden.

Anwendungsbereiche
Industrieanlagen, Kraftwerke, Stahlwerke und die Instandhaltung von Schwermaschinen, wo Vor‑Ort‑Wellenbearbeitung und schnelle Reparaturen erforderlich sind.

Produktvorteile

• Montage am Wellenende; dreht um das Werkstück für Bearbeitung in situ.
• Massive Stahl‑Drehstange und gegenbalancierter Körper minimieren Vibrationen und gewährleisten gleichmäßiges Drehen.
• Hohe Spanabnahmeleistung: Planetenradantrieb und Motor ermöglichen bis zu 0,125 in (3,175 mm) Abtrag pro Durchgang.
• Energieoptionen: Elektromotor 3,08 PS (2,3 kW) oder Druckluftmotor 1,22 PS (0,91 kW).
• Werkzeugreichweite: 16,0 in (406,4 mm) Standard; bis zu 22,0 in (558,8 mm) mit optionaler Verlängerung.
• Arbeitsraum: Schwingdurchmesser 16,75 in (425,5 mm) um die Welle; bis zu 36 in (914,4 mm) vom Wellenende.
• Automatischer Axialvorschub: 0,003–0,011 in/Umdrehung (0,076–0,279 mm/U) in 7 Stufen für kontrolliertes Schneiden.
• Schnelle Einrichtung: Montage mit konischer Befestigungsflansch; Bohren und Gewindeschneiden von vier Befestigungsbohrungen erforderlich; erfahrener Bediener in unter einer Stunde einsatzbereit; Einstellschrauben für präzises Zentrieren und Ausrichten.

Spezifikationen
Max. Drehreichweite — 22 in — 558,8 mm
Wellendurchmesser — 4 – 11,25 in — 101,6 – 285,8 mm
Energieoption — Elektrisch oder Pneumatisch

Technische Daten

• Max. Drehreichweite: 22 in (558,8 mm).
• Wellendurchmesser: 4 – 11,25 in (101,6 – 285,8 mm).
• Energieoptionen: elektrisch 3,08 PS (2,3 kW) oder pneumatisch 1,22 PS (0,91 kW).
• Max. Spanabnahme: bis zu 0,125 in (3,175 mm) pro Durchgang.
• Werkzeugreichweite: 16,0 in (406,4 mm) Standard; bis zu 22,0 in (558,8 mm) mit Verlängerung.
• Arbeitsraum: Schwingdurchmesser 16,75 in (425,5 mm); bis zu 36 in (914,4 mm) vom Wellenende.
• Automatischer Axialvorschub: 0,003–0,011 in/U (0,076–0,279 mm/U) in 7 Stufen.
• Typische Branchen: Industrieanlagen, Kraftwerke, Stahlwerke, Instandhaltung schwerer Maschinen.
• Installation: Montage am Wellenende über konische Flanschbefestigung; Bohren/Tappen von 4 Löchern und Zentrierungseinstellungen erforderlich.
