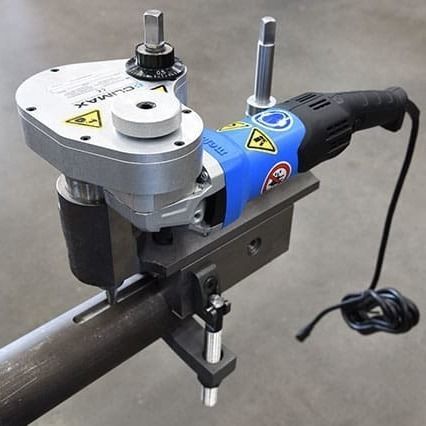

Hydraulische Nutfräse KM3000

elektrisch

Produktbeschreibung
Die CLIMAX KM3000 ist die ursprüngliche, tragbare Keilnutfräsmaschine und gilt als Industriestandard. Kompakt und robust entwickelt, fräst sie Keilnuten in voller Tiefe sowie Abflachungen schnell und präzise direkt an der Welle. Das bewährte Design minimiert Ausfallzeiten, da auf aufwendige Demontage, Transport oder kostenintensive Werkstattvorrichtungen verzichtet werden kann und macht die Maschine ideal für den Einsatz vor Ort.

Einsatzbereich
Geeignet für Wartungs- und Reparaturaufgaben, wenn Geschwindigkeit, Genauigkeit und Mobilität erforderlich sind. Ausgelegt für Wellendurchmesser von 0,75 bis 10,5 Zoll (19,1 bis 266,7 mm). Einfach einzurichten und zu bedienen, liefert konsistente und präzise Ergebnisse.

Hauptmerkmale

• Selbstzentrierende, selbstausrichtende V-Basis für exakte Zentrierung der Keilnut auf der Welle.
• Die Maschine benötigt nur 38,1 mm (1,5 Zoll) Wellenausschuss für die Montage, sodass Keilnuten über die gesamte Länge des Maschinenhubs geschnitten werden können.
• Optionale Kettenklemme ermöglicht die Befestigung an Wellen bis zu 10,5 Zoll (266,7 mm) Durchmesser.
• Geschlitzte V-Basis erlaubt das Schneiden bis zum Ende der Welle.
• Vielseitige Handkurbel (T-Griff) für vertikale und horizontale Bewegungen.
• Schwalbenschwanzführungen für präzises Schneiden.
• Standard-Weldon-Spindel: geeignet für 5/8" Schaftfräser oder 16 mm Schaftfräser (metrische Maschinen).
• Präzisions-Trapezgewindespindel mit Rollendrucklagern für reibungsarmen Vorschub.
• Vertikale Einstellskala mit Nullstellung; kalibriert zur Steuerung der Fräsertiefe in Schritten von 0,001 Zoll (0,1 mm).
• Versiegeltes Getriebe aus Aluminiumlegierung ermöglicht Betrieb in jedem Winkel.
• Präzisionsgeschliffenes Federgehäuse für reibungslosen Betrieb.
• Motor mit Sanftanlauf-Funktion und drehzahlstabiler Auslegung bei steigender Last.
• CE- und CSA-zertifiziert; weltweit erhältlich in Regionen, in denen diese Zertifizierungen erforderlich sind.

Anmerkungen zur Anwendung
Kann Keilnuten an Wellenenden und mittig auf Wellen schneiden. Mit Standard-Schraubzwinge an Wellen mit Durchmesser 38,1 bis 114,3 mm (1,5 bis 4,5 Zoll) befestigbar. Optionaler Unterlegscheibensatz ermöglicht Bearbeitung von Wellen ab 0,75 Zoll (19,1 mm).

Charakteristiken / Spezifikationen

• Nutlänge: 6" / 152,4 mm
• Nutbreite: 1.25" / 31,8 mm
• Wellendurchmesser: 0,75 – 10,5" / 19,1 – 266,7 mm
• Energieoptionen: Elektrisch, pneumatisch oder hydraulisch
• Benötigter Wellenansatz für Montage: 38,1 mm (1,5") (Standard-Schraubzwinge)
• Spindeltyp: Weldon (5/8" Schaftfräser oder 16 mm Schaftfräser)
• Tiefenanzeige: Vertikale Skala, 0,001" (0,1 mm) Teilung
• Antrieb: Motor mit Sanftanlauf
• Befestigungsoptionen: Standard-Schraubzwinge, optionale Kettenklemme, optionaler Unterlegscheibensatz
• Zertifizierungen: CE, CSA
