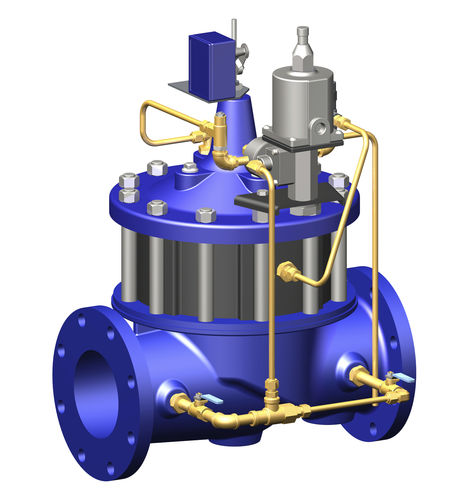

Druckerhöhungspumpen-Regel-Ventil 60-11/660-11 series

Das Cla-Val Modell 60-11/660-11 ist ein vorgesteuertes Regelventil für Druckerhöhungspumpen. Es wird an der Druckerhöhungspumpe installiert und dient zur Beseitigung von Rohrleitungsstößen, die durch das Starten und Stoppen der Pumpe entstehen. Zu den weiteren Merkmalen dieses Ventils gehören eine Magnetsteuerung, die manuell betätigt werden kann, und ein eingebautes Rückschlagventil Die Pumpe startet gegen ein geschlossenes Ventil. Wenn die Pumpe gestartet wird, wird die Magnetsteuerung erregt und das Ventil beginnt sich langsam zu öffnen, und erhöht den Leitungsdruck allmählich bis zur vollen Förderhöhe. Wenn die pumpe das Signal zum Abschalten gegeben wird, wird die Magnetsteuerung stromlos und und das Ventil beginnt sich langsam zu schließen, wodurch der Durchfluss allmählich pumpe weiterläuft. Wenn das Ventil geschlossen ist, wird ein Endschalter ein Endschalter, der als elektrische Verriegelung zwischen dem Ventil und der Pumpe dient, den Pumpenstarter aus und die Pumpe stoppt. Sollte es zu einem Stromausfall kommen, schließt ein eingebautes Rückschlagventil in dem Moment, in dem der Durchfluss stoppt, und verhindert den Rückfluss unabhängig von position der Magnetspule oder der Membranbaugruppe. Installieren Sie das Ventil wie abgebildet, um ein Überschwappen der Rohrleitungen beim pumpenstart und -stopp zu verhindern. Für die elektrischen Anschlüsse für die elektrischen Anschlüsse an die Magnetsteuerung und den Endschalter verwendet werden. Für den Schutz vor Stromausfällen wird ein Cla-Val Überspannungsschutzventil Modell 52-03 empfohlen stromausfallschutz oder das Modell 652-03, wenn ein Ventil mit reduziertem Anschluss erforderlich ist. Verwenden Sie das elektronische Pumpenbedienfeld PC-22D für Anwendungen wo eine elektronische Steuerung und Integration mit SCADA gewünscht wird. Hinweis: Es wird empfohlen, das Ventil mit senkrecht nach oben stehender Spindel einzubauen. Für den Einbau mit waagerechter Spindel verwenden Sie Cla-Val Modell 60-73 oder, wenn ein ventil mit reduziertem Anschluss erforderlich ist, das Modell 660-73.
