1-Achs-Galvanometerscanner GVM-3113

Laserfür medizinische AnwendungHochpräzision

Übersicht

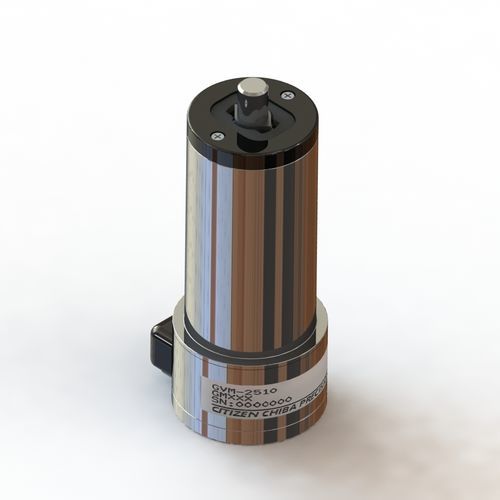

Die Modelle GVM-3113 und GVMW-3113 sind Galvanometer-Scanner zur präzisen Laserstrahlsteuerung. Der GVM-3113 bietet einen mechanischen maximalen Scanwinkel von ±20°, der GVMW-3113 erweitert den Bereich auf ±40°. Beide Modelle wiegen 570 g und erreichen eine Wiederholgenauigkeit von 8 µrad. Zur Integration mit kompatiblen Spiegeln und Servo-Controllern vorgesehen.

Wesentliche Spezifikationen

• Maximaler Scanwinkel: GVM-3113 ±20° (mechanisch); GVMW-3113 ±40° (mechanisch)
• Rotorträgheit: 17,1 g・cm²
• Spulenwiderstand: 1,24 ±10 % Ω
• Spuleninduktivität: 0,592 ±10 % mH
• Drehmomentkonstante: 57,3 ±10 % mN・m/A
• Gegen-EMK-Spannung: 1,00 ±10 % mV/deg/sec
• Spitzenstrom: 20 A (Max.)
• Maximale Spulentemperatur: 110 °C
• Gewicht: 570 g
• Eingangssignal: 30 mA (Typ.)

Dynamische Spezifikationen

• Wiederholgenauigkeit: 8 µrad
• Nichtlinearität (±10°): 0,1 % (Max.)
• Nichtlinearität (±20°): GVMW-3113 0,3 % (Typ.)
• Nichtlinearität (±30°): GVMW-3113 0,8 % (Typ.)
• Nichtlinearität (±40°): GVMW-3113 3,0 % (Typ.)
• Offset-Drift: 10 µrad/°C (Max.)
• Gain-Drift: 30 ppm/°C (Typ.)
• Ausgangssignal - Gleichtakt: GVM-3113 350 µA (Typ.), GVMW-3113 468 µA (Typ.)
• Ausgangssignal - Differenziell: GVM-3113 11 µA/deg (Typ.), GVMW-3113 10 µA/deg (Typ.)
• Sprungantwortzeit: abhängig von Spiegelgröße und Scannerkombination; siehe Hinweise

Kompatibilität und Hinweise

• Alle angegebenen Spezifikationen gelten bei Verwendung des Citizen Chiba Servo-Treibers und -Spiegels.
• Alle Winkel sind in mechanischen Grad angegeben.
• Die Sprungantwort und das dynamische Verhalten hängen von der Kombination aus Spiegelgröße und Scanner ab.
