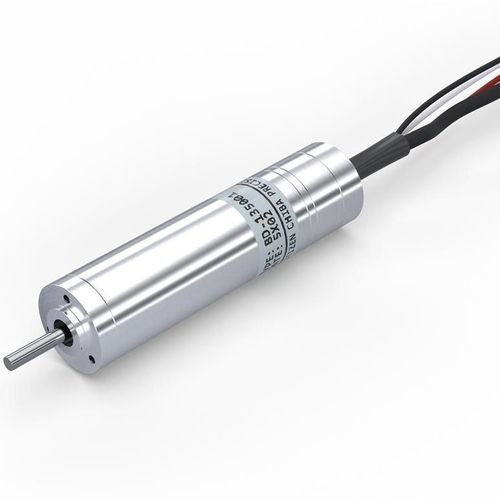

Bürstenloser Motor BD-1350

DC24 Vkompakt

Produktname
BD-1350 — Gleichstrommotor für industrielle/Präzisionsanwendungen (Hersteller: CITIZEN CHIBA PRECISION CO.,LTD.)

Übersicht
Der BD-1350 ist ein kompakter 2-poliger Gleichstrommotor, ausgelegt für präzise industrielle Anwendungen. Die angegebenen Messwerte wurden mit einem an die Motorflansch montierten Aluminiumkühlkörper (57×57×5t) ermittelt. Optional sind Untersetzungen (Gearheads) und magnetische Inkrementalgeber verfügbar. Standardtreiber der BSD-36-Serie sind werkseitig auf eine maximale Drehzahl von 5.000 min⁻¹ eingestellt; kundenspezifische Treiberoptionen ermöglichen Betrieb über 5.000 min⁻¹.

Wichtige Motordaten

• Modell: BD-1350
• Hersteller: CITIZEN CHIBA PRECISION CO.,LTD.
• Anzahl Pole: 2
• Nennversorgungsspannung: 24 ± 5 % V
• Leitungswiderstand: 11,9 Ω
• Drehmomentkonstante: 14,1 mN·m/A
• Gegen-EMK-Konstante: 1,47 V/K rpm
• Drehzahl Leerlauf: 16.500 min⁻¹ (gemessen mit angegebenem Kühlkörper)
• Nenn-Drehzahl: 12.670 min⁻¹ (gemessen mit angegebenem Kühlkörper)
• Max. Dauerstrom: 0,33 A (gemessen mit angegebenem Kühlkörper)
• Max. Dauerdrehmoment: 4,65 mN·m (gemessen mit angegebenem Kühlkörper)
• Nennleistung: 6,2 W (gemessen mit angegebenem Kühlkörper)
• Gewicht: 36 g
• Standardtreiber-Serie: BSD-36 (Standard-Maximaldrehzahl 5.000 min⁻¹; konfigurierbar für höhere Drehzahlen)

Encoder (optional)

• Typ: magnetisch inkrementell
• Versorgung: DC +5 V ± 5 %
• Stromaufnahme: 30 mA
• Ausgangspegel: High ≥ 3,2 V / Low ≤ 1,0 V
• Max. Ausgangsstrom: ±20 mA
• Kanäle: 3 (A, B, Z)
• Impulse pro Umdrehung: 512 P/R
• Max. Ansprechfrequenz: 1.700 kHz
• Ausgangsschaltung: Line driver / TTL

Motor mit Getriebe (Beispiele)
Beispielmodell: BD-1350□□G ZCP 1/xxx (φ13). Verfügbare Untersetzungsverhältnisse und typische Nennwerte:

• Untersetzungsverhältnisse: 4, 16, 24, 64, 96, 144*, 256*, 384*, 576*, 864*
• Entsprechendes Nennmoment (N·m): 0,015; 0,048; 0,071; 0,152; 0,228; 0,260; 0,400; 0,400; 0,400; 0,400
• Entsprechende Nenndrehzahl (rpm): 1.540; 381; 254; 94; 63; 55; 29; 29; 24; 17
• Entsprechende Nennleistung (W): 2,4; 1,9; 1,9; 1,5; 1,5; 1,5; 1,2; 1,2; 1,0; 0,7
• Länge L (mm): 15,1; 17,5; 17,5; 21,4; 21,4; 21,4; 25,3; 25,3; 25,3; 25,3

Hinweise und Empfehlungen

• Die als gemessen angegebenen Leistungswerte basieren auf Prüfungen mit einem montierten Aluminiumkühlkörper (57×57×5t); die tatsächlichen Werte hängen vom Treiber, Encoder und den Montagebedingungen ab.
• Der Standardtreiber der BSD-36-Serie ist auf 5.000 min⁻¹ voreingestellt; kundenspezifische Treibereinstellungen können Betrieb über 5.000 min⁻¹ ermöglichen.
• Bei Auswahl der mit Stern (*) gekennzeichneten Untersetzungsverhältnisse prüfen Sie das zulässige Ausgangsdrehmoment des Getriebes, um Überlast zu vermeiden.
• Für detaillierte Leistungsdiagramme und deren Auswertung siehe 'Detail of the Motor Characteristics'.
