Blitzableiterkasten Typ 3 MSP-VM series

Typ 2für Videoüberwachungfür Dauerbetrieb

Beschreibung

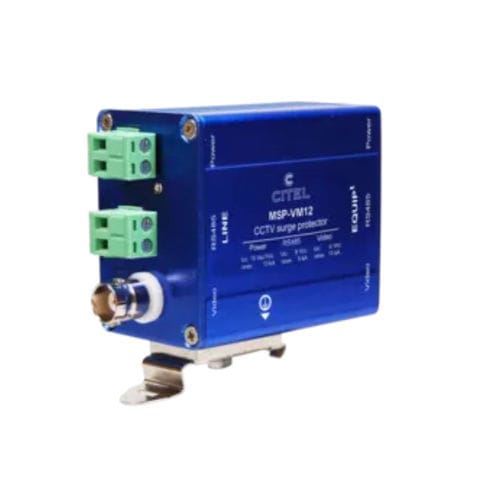

SPD zum Schutz von Videoüberwachungssystemen und Niederspannungs-Video-Netzwerken. Schützt Videosignalpaare (0–5 V) und 12 Vac/Vdc Leitungen. Modell: CITEL MSP-VM12. Produktcode: 420403.

Wichtige Funktionsdaten

• Netzkompatibilität: 12 Vac/Vdc
• Signaltyp: Videosignal, 1 Paar (0–5 V)
• SPD-Typ: Typ 2+3
• Technologie: MOV + GDT
• Schutzmodi: Gleichtakt und Differential
• Failsafe: thermischer Trenner mit Leitungsunterbrechung und Abschaltung
• Anzeigen: grüne LED(s) AN = Betrieb; grüne LED AUS = Lebensende und Leitungsunterbrechung

Elektrische Daten

• Max. Betriebsspannung (Uc): 6 Vdc / 8 Vdc / 15 Vac/Vdc (je nach Eingang)
• Nennableitstrom In (8/20 µs): 5 kA / 2,5 kA (je nach Prüfung)
• Max. Ableitstrom Imax pro Pol (8/20 µs): bis zu 10 kA
• Kombinierter Wellentest (IEC 61643-11): 10 kV / 5 kA
• Schutzniveau Up (bei In): typ. 20 V (je nach Konfiguration)
• Einschleppverlust: typ. <1 dB; einige Wege <0,1 dB
• Max. Frequenz: bis zu 100 MHz (je nach Weg)
• Max. Leitungstrom @25°C: 300 mA / 5 A (je nach Weg)

Mechanik & Montage

• Montageformat: Hutschiene oder Flansch (Platte)
• Anschlüsse: Schraubklemmen 2,5–25 mm²
• Gehäuse: eloxiertes Aluminium
• Schutzart: IP20
• Betriebstemperatur: -40 bis +85 °C
• Maße und Anschlusspläne: siehe Produktzeichnung

Normen & Sicherheit
Entspricht IEC 61643-11 / EN 61643-11 / UL1449 ed.5. Interner thermischer Trenner enthalten.

Downloads & Dokumentation

• Datenblatt (siehe Produktdatei)
• CITEL_Certif_EU_MSP-VM.pdf
• Installationsblatt
• Spezifikationen für Ausschreibungen

Hinweise
Siehe Produktzeichnung für detaillierte Abmessungen und elektrische Schaltpläne.
