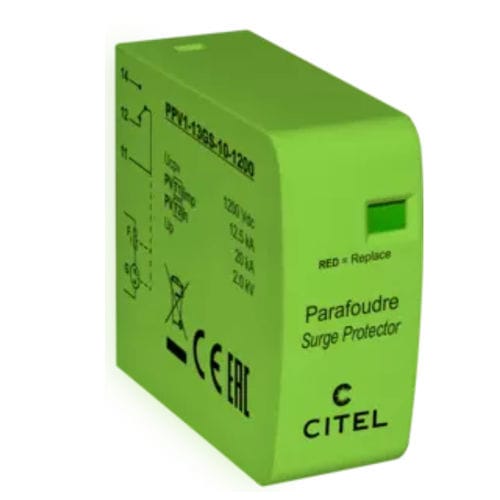

Blitzableiterkasten Typ 1+2 PPV1 series

für Photovoltaikanlagezur FernanzeigeLeiterplatten

Beschreibung

• Typ 1+2 Überspannungsschutz für Photovoltaik
• Leiterplattenmontage
• Iimp: 12.5 kA (10/350 µs)
• Fernmeldung
• Konform mit EN 50539-11 und IEC 61643-31*

Produktidentität

• Name: PPV1-13GS-1200
• Teilenummer: 8724608

Elektrische Eigenschaften
SPD-Typ (IEC): 1+2
Max. PV-Betriebsspannung (Ucpv): 1200 Vdc
Ständiger PV-Betriebsstrom (Icpv) - Stromaufnahme bei Ucpv: < 0.1 mA
Nennableitstrom (In) - 15 x 8/20 µs Impulse: 20 kA
Impulsstrom pro Pol (Iimp) - max. 10/350 µs pro Pol: 12.5 kA
Kurzschlussfestigkeit PV (Iscpv): 15 000 A
Schutzpegel @ In (8/20 µs) (Up): 2 kV
Schutzpegel (Sternschaltung) @ In (8/20 µs) (Up): 4 kV


Mechanische & funktionelle Eigenschaften
Technologie: Gasentladungsröhre
Anschluss an das Netz: Über Lötstifte
Montage: Auf Leiterplatte
Gehäusematerial: Thermoplast UL94 V-0
Betriebstemperatur (Tu): -40/+85 °C
Schutzart: IP20
Schalt- / End-of-life-Anzeige: Mechanischer Indikator
Fernmeldung der Trennung: Ausgang auf Wechslerkontakt
Abmessungen: Siehe Zeichnung
Gewicht: 0.033 kg


Normen und Sicherheit
Normenkonformität: IEC 61643-31 / EN 50539-11 (Die Norm gilt für Geräte. Die Reihen PPV/PAC sind Komponenten. Konformität bei Montage als Baugruppe.)


Eigenschaften / Technische Daten

• SPD-Typ: 1+2
• Max. PV-Betriebsspannung (Ucpv): 1200 Vdc
• Ständiger PV-Betriebsstrom (Icpv): < 0.1 mA
• Nennableitstrom (In): 20 kA (15 x 8/20 µs)
• Impulsstrom pro Pol (Iimp): 12.5 kA (10/350 µs)
• Kurzschlussfestigkeit PV (Iscpv): 15 000 A
• Schutzpegel (Up) @ In (8/20 µs): 2 kV
• Schutzpegel (Stern) Up: 4 kV
• Technologie: Gasentladungsröhre
• Anschluss: Über Lötstifte
• Montage: Leiterplatte
• Gehäusematerial: Thermoplast UL94 V-0
• Betriebstemperatur: -40/+85 °C
• Schutzart: IP20
• Trennungsanzeige: Mechanischer Indikator
• Fernmeldung: Ausgang auf Wechslerkontakt
• Thermischer Trenner: Intern
• Backup-Schutzgerät: Ohne
• Gewicht: 0.033 kg
• Normen: IEC 61643-31 / EN 50539-11
