Kabelloses Modemmodul SLR-434M

SchnittstellenmodulRS232FSK

Überblick

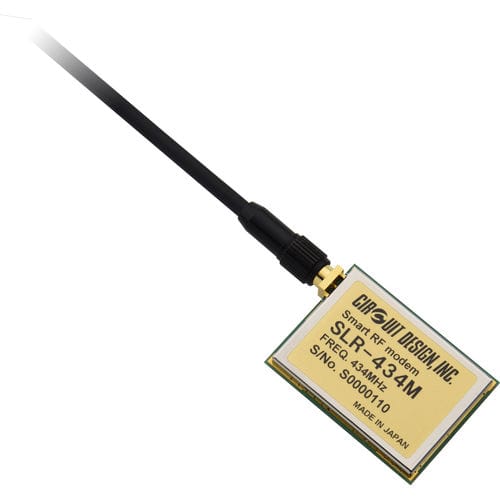

Das SLR-434M ist ein kompaktes eingebettetes Funkmodem, das im 434 MHz ISM-Band arbeitet. Es unterstützt konventionelle FSK-Kommunikation und LoRa®-Modulation für sehr große Reichweiten bei niedrigen Bitraten. Dank hoher Empfangsempfindlichkeit kann bei niedriger HF-Ausgangsleistung eine Reichweite von mehreren Kilometern bei Sichtverbindung erreicht werden. Das Modul wird über eine UART-(RS232)-Schnittstelle an eine externe CPU oder einen PC angeschlossen und unterstützt ein einfaches Befehlsprotokoll für industrielle Anwendungen. Bis zu 8 Schaltsignale können für Telemetrie- und Fernsteuerungszwecke verarbeitet werden.

Eigenschaften

• RED-konform (EN 300 220)
• Betrieb mit sehr großer Reichweite im LoRa®-Modus
• Umschaltbar zwischen FSK- und LoRa®-Modus
• UART-Schnittstelle (COM-Port, RS232)
• Einfaches Befehlsprotokoll zur Entwicklung von Anwenderprogrammen
• Übertragung von bis zu 8 Schaltsignalen über I/O-Anschlüsse
• Kompakte Abmessungen und geringer Stromverbrauch
• Höhere Störfestigkeit gegenüber urbanem HF-Rauschen im Vergleich zu konventionellem FSK

Anwendungen

• Datenübertragung von Sensoren und Telemetrie in Gebäuden und Industrieanlagen
• Muren- und Schuttstromüberwachung an Schutzdämmen
• Flusspegel- und Dammüberwachung
• Überwachung und Regelung von Temperatur/Feuchte in Gewächshäusern
• Übertragung von Sensordaten aus unterirdischen Anlagen oder Schächten
• Zustandsüberwachung von Tunneln und Brücken
• Erdrutsch- und Hangstabilitätswarnsysteme

Spezifikationen (Auszug)

• Modell: SLR-434M
• Frequenzbereich: 433,0750–434,7750 MHz
• Kanäle: 137 (Kanalabstand 12,5 kHz)
• HF-Ausgangsleistung: < 10 mW (SMA-Kontakt, nominal)
• HF-Bitraten: 15–245 bps (LoRa), 4800 bps (FSK)
• Empfindlichkeit Empfänger: < -133 dBm (LoRa 128-chip); < -115 dBm (FSK)
• Versorgungsspannung: 3,3–5,5 V (3,5–5,0 V empfohlen)
• Versorgungsstrom: TX 29 mA typ.; RX 17 mA typ. (@5 V)
• Abmessungen (B×T×H): 40 × 29 × 6,2 mm (ohne Antennenanschluss)
• Modulation: LoRa oder 2-FSK (wählbar)
• I/O: 8 digitale I/O für Schaltsignale
• UART: RS232C, 19 200 bps, Hardware-Flow-Control RTS/CTS

UART-Schnittstelle (Auszug)

• Übertragungsart: Serielle Kommunikation (RS232C)
• Synchronisierung: Asynchron / UART
• UART-Bitrate: 19 200 bps
• Flusskontrolle: Hardware RTS/CTS; Software Xon/Xoff nicht verwendet
• Weitere Parameter: Datenlänge 8 Bit, keine Parität, 1 (oder 2) Stoppbits

Markenzeichen
LoRa® ist eine Marke der Semtech Corporation.
