UHF-Transceiver WA-TX-03S

FunkISM-BandRF

Überblick

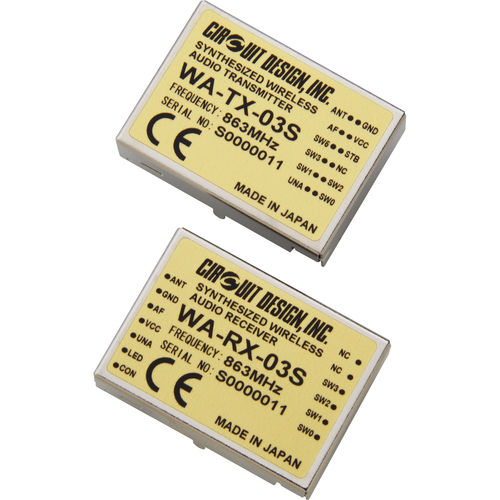

Die WA-TX-03S (Sender) und WA-RX-03S (Empfänger) sind kompakte Embedded-Audiomodule, die 15 wählbare RF-Kanäle im harmonisierten europäischen Band 863–865 MHz bereitstellen. Sie bieten umschaltbare Sendeleistung (5 mW / 10 mW), eine Kompander/Expander-Rauschunterdrückungskette und einen weiten Dynamikbereich für klare Sprach- und Audioübertragung. Die Module werden in kleinen abgeschirmten Gehäusen geliefert und enthalten die meisten Bauteile für eine schnelle Integration in professionelle Audioanwendungen.

Eigenschaften

• Europäisches Audioband 863–865 MHz
• 15 Kanäle, 125 kHz Kanalabstand
• Audiofrequenzgang 50 Hz–13 kHz
• Einstellbare Sendeleistung: 5 mW und 10 mW (e.r.p.)
• Niedriger Stromverbrauch
• Einstellbarer Stummschaltungs-/Squelch-Level
• Kompaktes abgeschirmtes Modul zur Einbettung
• RED-konform (EN 301 357); UK Radio Equipment Regulations 2017

Anwendungen

• Audioführungssysteme und Besuchersysteme in Museen
• Führungs- und Interpretationssysteme
• Drahtlose Konferenz- und Besprechungssysteme
• Drahtlose Mikrofone für Amateur-/Niedrigleistungsanwendungen
• Verschiedene kurzreichweitige drahtlose Audioverbindungen und Tonüberwachung

Spezifikationen (Auszug)
Allgemein
Emissionsart: F3E
Frequenz: 863–865 MHz
Anzahl RF-Kanäle: 15 (125 kHz Schritt)
Reichweite: 50 m (Sichtlinie)
S/N-Verhältnis: ≥ 90 dB (W/IHF-A Filter)
Audiofrequenzgang: 50 Hz–13 kHz (±3,5 dB)
Klirrfaktor: 2% (AF 1 kHz, Dev.=20 kHz)
Betriebstemperatur: 0 bis 50 °C

Sender
Oszillation: quarzbasierter PLL
RF-Ausgangsleistung: 5 mW / 10 mW (e.r.p.)
Rauschunterdrückung: Kompander
Nebenaussendungen: < 1 µW
Abweichung: 20 kHz (1 kHz @ -25 dBv)
Audioeingangspegel: -113 bis -13 dBv (1 kHz)
Audioeingangswiderstand: > 12 kΩ
Versorgungsspannung: 4,2 bis 6,0 V DC (betrieblich 3,6–7 V)
Stromaufnahme: 50 mA (5 mW)/60 mA (10 mW)
Abmessungen: 36 x 26 x 8 mm; Gewicht: 13 g

Empfänger
Typ: Single Superhet
IF-Frequenz: 10,7 MHz
Rauschunterdrückung: Expander
Empfindlichkeit: -92 dBm (S/N 55 dB)
Squelch-Empfindlichkeit: einstellbar (externer VR)
Audioausgangspegel: -10 dBv (Dev. 20 kHz)
Audioausgangswiderstand: < 20 kΩ
Versorgungsspannung: 3,0 bis 5,0 V DC
Stromverbrauch: 45 mA
Abmessungen: 36 x 26 x 8 mm; Gewicht: 13 g

Hinweis

• Module sind Embedded-Typen in kleinen abgeschirmten Gehäusen; Evaluations-/Testplatinen sind separat verfügbar, um Entwicklung und Einstellung von Kanälen und Mute-Level zu erleichtern.
• Diese Modelle sind auf der Produktseite als eingestellt gekennzeichnet.
