Beschichtungsmaschine für lichtempfindliches Harz DP4000

PCB

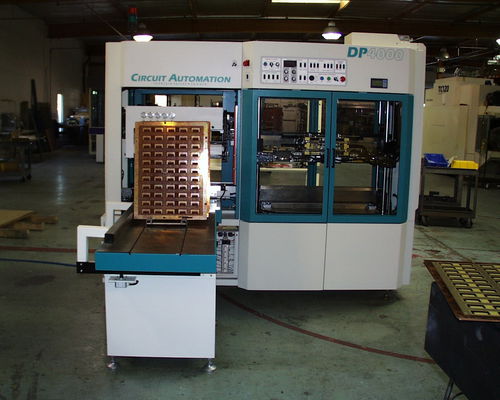

Der DP-4000 ist eine doppelseitige LPI-Lackiermaschine. Es kann mit allen Bildschirm druckbare verwendet werden Photoimageable Lot Masken. Der DP-4000 ist sehr vielseitig, mit dem ISOprint-System für Reinigung der Bildschirme und QC (Quick Change) Technologie für schnelle Umstellung der Tinte und Bildschirme. Der DP-4000 hat drei operative Bereiche: der Laden/Entladen-Station, die Beschichtung-Kammer und der Systemsteuerung. Die Laden/Entladen-Station ist der Abschnitt, wo ein Panel in der DP-4000 platziert wird. Die Beschichtung-Kammer ist zugänglich von vorne und zurück durch die Glastüren und ist der Abschnitt, wo das Panel beschichtet ist. Das Control Panel ist auf der Vorderseite des DP-4000 oberhalb des Abschnitts Beschichtung. Die Ladestation besteht aus eine automatisierte Rack Förderband, obere Einlauf Panel Klemme/Guide, oberen Auslauf Panel Klemme/und unteren Panel-Führer. Die Panel-Klemme hebt eine Schaltung-Panel vom Rack und platziert es in das Shuttle. Die Leiste im unteren Panel Guide, bewegt sich in dem unteren Panel Führer, Fahrten und bewegt sich auf der linken Seite das Schaltung-Panel im Abschnitt Beschichtung zu hinterlegen. Nach Beschichtung kehrt das Shuttle das Gremium auf die Clamp entladen, wodurch sie aufnimmt und in das Rack ersetzt. Die Beschichtung-Kammer besteht aus Vorder- und Rückseite Druckköpfe, die Antrieb und Unterstützungssystem für die Druckköpfe und die Bildschirm-Rahmen. Wenn ein Panel auf das Shuttle von der Autoloader hinterlegt ist und ein Zyklus gestartet wird, wird das Shuttle Schaltung-Panel in die Mitte des Abschnitts Beschichtung.
