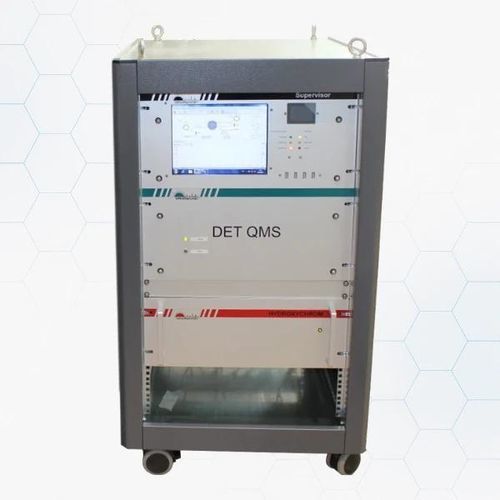

GC-Chromatograph autoGCMS 866

GasProzessfür Umweltanalyse

Übersicht
Autonome autoGCMS-Lösung zur Überwachung von VOCs in der Umgebungsluft, die kontinuierliche spezifizierte VOC-Analysen, Spuren-Luftqualitätsüberwachung und Analyse industrieller Emissionen mit hoher Empfindlichkeit ermöglicht. Modular und konfigurierbar zur Überwachung von bis zu 300 VOCs mit vollständiger Stoffspezifikation. Für den Feldbetrieb in Rack‑Format ausgelegt; benötigt nur Stromversorgung.

Technische Daten (Zusammenfassung)

• Analysator
  • Massenbereich: 1–300 u
  • 6×100 mm Stab-System mit Vorfilter
  • Detektoren: Faraday-Cup (hohe Konzentrationen – % und für Service) und SEM-Dynode (niedrige Konzentrationen – bis in den ppb-Bereich)
• Nachweisgrenzen
  • Direkt-MS < 50 ppb für Benzol
  • autoGCMS (mit airmoVOC C10–C40 expert) < 10 ppt für Benzol
  • Mit chroma FID < 10 ppb für Benzol
• Massenachsen‑Stabilität
  • >0.2 UMA/Jahr
• Messbereich
  • Mit airmoVOC: 0.01 ppb bis 10.000 ppb
  • Mit chroma FID: 10 ppb bis 100.000 ppb
  • Direkt-MS: 7 Dekaden Dynamikbereich 0.1 ppm – 100 %
• Relative Standardabweichung (RSD)
  • RSD < 3 % auf Konzentration über 48 h
  • RSD < 0.3 % auf Retentionszeit über 48 h
• Ergebnisse & Daten
  • Vollständige Ergebnis-Speicherung (Daten und Chromatogramm)
  • Embedded Windows-Computer mit 10" TFT Farbdisplay
  • 128 GB SSD interner Speicher
  • 4 USB-Ports und 2 RS‑232-Ports
  • MODBUS RTU / JBUS Kommunikationsprotokoll
  • Zeitgestempelte Datenspeicherung
• Zykluszeit
  • Instrumentenakquisition: 4 ms – 60 s
  • Analysezyklus: ab 2 min (fast GCMS für kleine VOC‑Sätze) bis ~60 min (trap GCMS bei >100 Verbindungen)
• Gasversorgung
  • H2 (FID und Träger): 30 ml/min (empfohlene Versorgung 2 bar; 1/16" Doppelverschraubung)
  • Luft (FID): 180 ml/min (empfohlene Versorgung 3 bar; 1/8" Doppelverschraubung)
  • Probeneinlass: Probenpumpenanschluss 1/4" Doppelverschraubung
  • Pneumatisches Ventil: 90 ml/Umschaltung

Hauptmerkmale

• Modulares Design mit optionalen Modulen zur Analyse von >300 Verbindungen, einschließlich Formaldehyd, Mercaptane, OVOCs, NH3 und mehr
• Referenztechnologie zur VOC‑Überwachung mit fortschrittlicher Stoffspezifikation (kombinierte FID‑ und MS‑Detektoren)
• Automatische Alarme basierend auf Konzentrationsschwellen oder Instrumentenstatus
• Sehr stabile Leistung: <3% RSD bei 10 ppb über Monate ohne häufige Kalibrierung
• LOQ automatisch durch Software berechnet: <10 pptv
• Kalibrierung mit Single‑Compound FID Relative Response Factors und dem Konzept Effective Carbon Number
• Breiter Dynamikbereich von ppt bis ppm in einer Analyse
• Gesteuertes Multiplexing und automatisierte Datenvalidierung/Kalibrierung

Hauptvorteile

• Genehmigt/validiert durch große internationale Institutionen
• Anpassbare Listen von Standardverbindungen für Vor‑Ort‑Konfiguration
• Vollständige Fernsteuerung und Daten‑Reporting‑Funktionen
• Keine Gedächtniseffekte beim Umschalten zwischen ppt‑ und ppm‑Niveaus
• Onboard Zero‑Air‑Generator und zertifizierte Mehrkomponenten‑Permeationstubes für kontinuierliche Selbstvalidierung
• Kompatibel mit industriellen Protokollen (Modbus TCP)
• Für den Feldeinsatz mit minimalen Standortanforderungen ausgelegt

Anwendungsbereiche & typische Verbindungen

• Umgebungsüberwachung – Ozonvorläufer: PAMS‑Liste (56–61 Verbindungen je nach Version), 47 VOC aus Anhang VII der EU‑Richtlinie 2024/2881 und weitere
• Atmosphärenforschung: Alkane, Alkene, Aromaten, oxigene VOC, biogene VOC, Aldehyde (Formaldehyd, Acetaldehyd), PAHs, chlorierte/bromierte VOC, S‑VOCs und lineare Alkane bis C20 (erweiterbar auf C40)
• Toxische Luftüberwachung: konform mit Protokollen wie TO‑14 und TO‑15
• Arbeitsplatzhygiene: gezielte VOC mit Zykluszeiten ab 2 Minuten, Empfindlichkeit von ppt bis ppm
• Zaunlinien‑ und Außenüberwachung: Aldehyde, Ketone, Glykol‑Ether, Pyrolyseprodukte, Kondensierbare, Formaldehyd, H2S, Mercaptane, Sulfide, stickstoffhaltige Verbindungen (Acetonitril, NH3, Amine)
• Industrielle Luftanwendungen: Filtereffizienz‑Studien, Prozess‑ und Emissionsüberwachung

Zusätzliche Fähigkeiten

• Onboard NIST‑Bibliothek zur Identifizierung unbekannter Verbindungen im Feld
• Integrierte zertifizierte Permeationstubes für automatische Validierung bei niedrigen ppb/ppt‑Niveaus
• Kann mit eingebetteten Gasgeneratoren für flaschenlosen Betrieb konfiguriert werden

caractéristiques / spécifications techniques

• Model: autoGCMS 866
• Manufacturer: Chromatotec
• Mass range: 1–300 u
• Detector types: Faraday cup and SEM dynode
• Typical detection limits: <10 ppt (autoGCMS with airmoVOC expert), Direct MS <50 ppb for Benzene
• Detection ranges: 0.01 ppb – 10,000 ppb (airmoVOC), 10 ppb – 100,000 ppb (chroma FID), up to 100% (direct MS)
• RSD: <3% concentration (48 h), <0.3% retention time (48 h)
• Data storage: 128 GB SSD, full chromatogram and data storage
• Display & connectivity: 10" TFT LCD, USB, RS-232, MODBUS RTU/JBUS
• Cycle time: from 2 min (fast GCMS) to ~60 min (trap GCMS >100 compounds)
• Gas supplies: H2 (30 ml/min @ 2 bar), Air (180 ml/min @ 3 bar)
