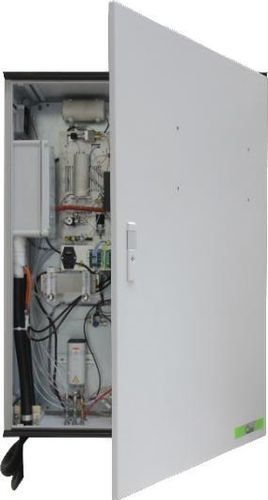

Gas-Chromatograph ChromaTHC

GCfür UmweltanalyseGasanalyse

Übersicht
Dieses kontinuierliche Online‑Überwachungssystem für VOC und Gerüche ist für Geruchs‑ & Chemikalienkontroll‑Einheiten (OCU) ausgelegt. Es misst Methan (CH4), nichtmethanische Gesamt‑Kohlenwasserstoffe (nmTHC) und Gesamtkohlenwasserstoffe mit einem automatischen ChromaTHC‑Gaschromatographen mit Flammenionisationsdetektor (GC‑FID). Der wandmontierte Analysator ist vollautomatisch, verfügt über einen integrierten Computer sowie eingebaute Nullluft‑ und Wasserstoffgeneratoren und führt eine interne Kalibrierung mit einem Permeationsrohr zur automatischen Datenvalidierung durch.

Anwendungen

• Kontinuierliche Emissionsüberwachung für OCU, Biofilter und Aktivkohleanlagen
• Geruchsüberwachung der Umgebungsluft an Industrieanlagen, Kläranlagen und Deponien
• Prozessüberwachung, wenn VOC‑Spezifikation und Quantifizierung erforderlich sind

Hauptmerkmale

• Automatischer ChromaTHC GC‑FID zur Messung von CH4, nmTHC und Gesamtkohlenwasserstoffen
• Wandmontage, benutzerfreundlich mit integriertem Windows‑Computer und LCD
• Eingebaute Nullluft‑ und H2‑Generatoren; interne Kalibrierung mit Permeationsrohr
• Optionales 3G/4G‑Modem und automatische SMS‑Alarmfunktion bei Sättigung von Filtermedien

Technische Daten

• Nachweisgrenze: 20 ppb für Methan; < 20 ppb bei nmTHC eqC3; chromaTHC‑1 ppb: LDL < 1 ppb für TVOC
• Messbereich:
  • chromaTHC‑2 MIN: 20 bis 2000 ppb (ampli 3); 0,2 bis 20 ppm (ampli 2)
  • chromaTHC‑1 ppb: 1 bis 2000 ppb (ampli 3)
• Relative Standardabweichung:
  • < 0,3 % über 48 h (RT)
  • < 2 % über 48 h (Span‑Konzentration)
• Zykluszeit:
  • chromaTHC‑2 MIN: 2 min für 0–3 ppm (Umgebung, Standard)
  • chromaTHC‑2 MIN: 3–5+ min für höhere Konzentrationen oder Prozessanwendungen (Option)
  • chromaTHC‑1 ppb: 10 min
• Gasversorgung:
  • H2 (FID und Träger): 30 mL/min (Einlass 2 bar; 1/16” Doppelmutter)
  • Luft (FID): 180 mL/min (Einlass 3 bar; 1/8” Doppelmutter)
  • Probenzuführung (Vakuumpumpe optional): 1/4” Doppelmutter, 80 mL/min bei Umgebungsdruck
  • Pneumatische Ventilumschaltung: 90 mL/min
• Ergebnisse / Daten & Speicherung:
  • Integrierter Windows‑Computer mit LCD
  • 128 GB SSD Speicher
  • Ethernet und Fernsteuerung; MODBUS RTU / MGS1 oder JBUS
• Probemenge: Injektionsschleife nach Anwendung dimensioniert
• Montage / Integration: Wandmontierter automatischer Analysator zur OCU‑Integration

Installation & Integration

• Wandmontage mit standardisierten Prozessanschlüssen und Probenanschnitt‑Optionen
• Schnittstellen für Fernsteuerung und SCADA‑Integration via MODBUS oder Ethernet
• Vakuumpumpe, Probenleitungen und Schutzfilter als Zubehör erhältlich

Optionen & Wartung

• Optionales 3G/4G‑Modem und automatische SMS‑Alarme zur Benachrichtigung bei Sättigung der Medien
• Internes Permeationsrohr für geplante automatische Kalibrierung
• Eingebaute Nullluft‑ und Wasserstoffgeneratoren reduzieren den Bedarf an externen Gasflaschen

Dokumentation & Zertifizierungen

• TSP Download für Produktdokumentation verfügbar
• Normen, Zulassungen & Zertifizierungen: N/A
