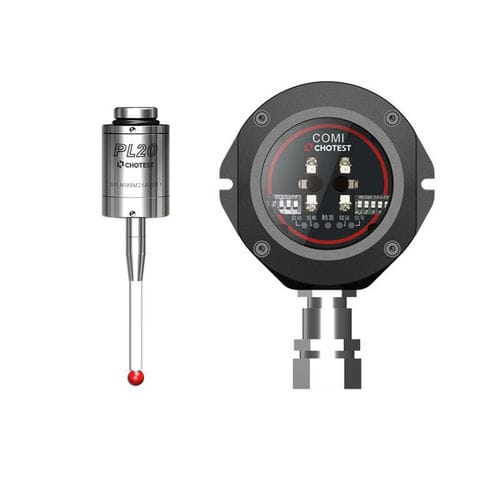

Sonde für Werkzeugmaschinen PO series

Infrarotfür die Oberflächeninspektionmit Kontakt

◆ Vor der CNC-Bearbeitung automatisch das Koordinatensystem und den Bezugspunkt des Werkstücks ermitteln. ◆ Bei der CNC-Bearbeitung messen Sie automatisch die Schlüsselgrößen und die zugehörigen Koordinaten, um festzustellen, ob ein Ausgleich erforderlich ist oder nicht. ◆ Nach der CNC-Bearbeitung messen Sie automatisch die Größen, Formen und Positionen, um das fertige Produkt zu qualifizieren Merkmale ◆ Hohe Wiederholgenauigkeit: Einweg-Wiederholbarkeit <1μm ◆ Lange Standby-Zeit: Bis zu 6 Monate lang ◆ Omnidirektionales energieabsorbierendes Design: 360° omnidirektionales energieabsorbierendes Design, das dazu beiträgt, die Spindel beim Aufprall abzufedern, wenn ein Betriebsunfall auftritt ◆ Wasserdichtes Design: IP67 für Sonde und Empfänger ◆ Intelligente LED-Anzeigen: Zeigen den aktuellen Arbeitsstatus der Sonde an Parameter 1. Technische Parameter der Sonde: 1) Batterie: Zwei 1/2AA 3.6V Lithium-Batterien; 2) Lagertemperatur: (-25~70)℃; 3) Arbeitstemperatur: (5~55)℃; 2. Technische Parameter des Empfängers: 1) Übertragungstyp: IR, 360°; 2) Arbeitsbereich: Max 8m 3) Gewicht: 926g 4) Eingangsspannung: 12V~30V 5) Eingangsstrom: <100mA, Empfang <40mA 6) Kabel zur Maschinensteuerung: spezielles 13PIN abgeschirmtes Kabel, 8 Meter oder 15 Meter 7) Lagertemperatur: (-25~70)℃, Arbeitstemperatur: (5~55)℃ Beschreibung Werkzeugmaschinentaster PO Serie verwendet 3-Punkt-Trigger-Design, das die stabilste Struktur ist. Es gibt eine Auslöseeinheit im Inneren des Messtasters. Wenn der Messtaster durch eine externe Kraft radial oder axial bewegt wird, wird die Auslöseeinheit ausgelöst. Dann sendet der Schaltkreis im Inneren des Messtasters ein Auslösesignal an den Empfänger, und der Empfänger überträgt es an die Werkzeugmaschine, so dass die aktuellen Koordinaten jeder Achse der Werkzeugmaschine automatisch erfasst werden.
