CNC-Bearbeitungsanlage

Übersicht
Geeignet für die automatisierte Großserienbearbeitung von Zylinderrädern (Zahnrädern) für Pkw, Busse, Lkw, Motorräder und Baumaschinen.

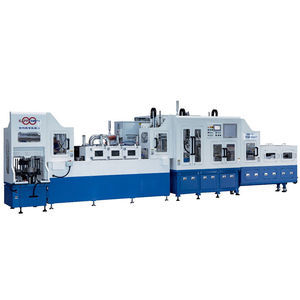

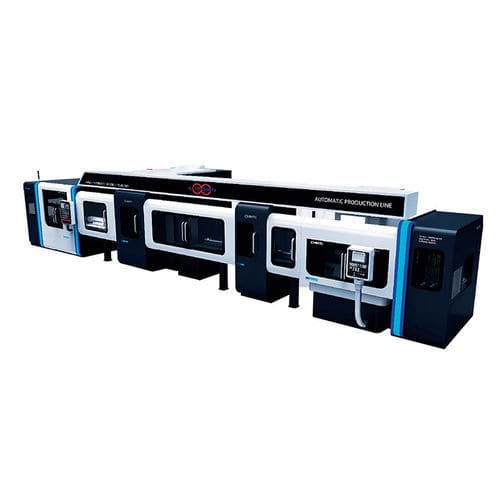

Wälzfräs–Schäl-Automatiklinie (Portalbauart)

• Prozessfolge: Wälzfräsen — Fasen — Schaben/Schälen.
• Aufbau: Direktantrieb trocken schneidende Wälzfräs-/Fasen-Kombimaschine, CNC-Präzisions-Schälmaschine, leichtes Portal-Greifsystem, schraubenlose Schnellwechselgreifer, mehrlagiges Stapel-Schnellwechselmagazin und Informationsmanagementsystem.
• Mess- und Kompensationsstation nach Wälzfräsen/Fasen zur inline Maßprüfung und Korrektur.
• Einheitliches, voll geschlossenes Schutzgehäuse für ordentliche, sichere Installation.
• Kompakte Struktur bei geringer Stellfläche (L×B: 9,2m×4m).

Wälzfräs–Schäl-Automatiklinie (Roboterarm-Bauart)

• Prozessfolge: Wälzfräsen — Fasen — Schaben/Schälen.
• Aufbau: Direktantriebs-Wälzfräsmaschine, vertikale CNC-Fasenmaschine, CNC-Präzisions-Schälmaschine, Industrieroboter (Gelenkroboter), schraubenlose Schnellwechselgreifer, mehrlagiges Stapel-Schnellwechselmagazin und Informationsmanagementsystem.
• „Gitter“-Layout zur Minimierung der Stellfläche (L×B: 9m×5m).
• Mess- und Kompensationsstation nach Wälzfräsen/Fasen zur Maßkorrektur.
• Vollständig geschlossene Umzäunung für ordentlichen und sicheren Betrieb.

Dreh-Automatiklinie (Bodenführung-Roboter-Bauart)

• Prozessfolge: Drehen — Drehen (doppelte Dreharbeitswege).
• Aufbau: 2 Drehmaschinen, 1 Sechsachsen-Gelenkroboter, 1 bodenmontierte Fahrachse, schraubenlose Schnellwechselgreifer, mehrlagige Matrix-Schnellwechsel-Palettenkästen und Informationsmanagementsystem.
• „L“-förmiges Layout zur Minimierung der Stellfläche (L×B: 12m×5,2m).
• Roboter mit Vision-System zur Werkstückerkennung, Verhinderung von Fehllege/Fehlern und Positionierung; unterstützt Mischlauf-Produktion zur Erhöhung der Linienflexibilität.
• Vollständig geschlossene Umzäunung für ordentliche Optik und Betriebssicherheit.

Merkmale / Spezifikationen (Übersicht)

• Anwendbare Branchen: Großserienbearbeitung von Zahnrädern für Pkw, Busse, Lkw, Motorräder und Baumaschinen.
• Wesentliche Prozessabläufe: Wälzfräsen, Fasen, Schaben (oder Drehmodul für Drehprozesse).
• Typische Flächeninanspruchnahme: Portalmodul ca. 9,2m×4m; Roboter-Modul ca. 9m×5m; Drehmodul mit Bodenführung ca. 12m×5,2m.
• Linien-Schutz: Voll geschlossene Abdeckungen oder Umzäunungen.
• Informationsmanagement: Mehrlagiges Stapel-Schnellwechselmagazin integriert mit Informationsmanagementsystem (Verknüpfung Produktion/Magazin, geschlossene Regelung für Prüfung/Kompression).
• Automatisierungseinheiten: Direktantrieb trocken schneidende Wälzfräs-/Fasen-Kombimaschinen, CNC-Präzisions-Schälmaschinen, vertikale CNC-Fasenmaschinen, Gelenkroboter/Portalmanipulatoren, bodenmontierte Fahrachsen usw.
• Funktionen: Inline-Prüfung und Maßkompensation, schraubenlose Schnellwechselgreifer, Schnellwechselmagazine, mehrlagiges Stapeln, Robotersicht zur Unterstützung von Mischlinienproduktion.
