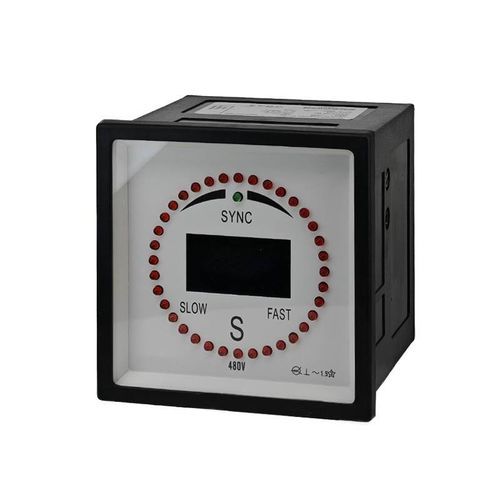

Synchronoskop WDG96-SM

Das digitale Generatorsynchronoskop WDG96-SM ist ein Gerät, das verwendet wird, um den Grad der Synchronisation zwischen zwei Wechselstromsystemen (AC) anzuzeigen (normalerweise ein Generator und das Netz oder zwischen zwei Generatoren). Es tut dies, indem es die Frequenz und Phase der beiden AC-Quellen vergleicht. - Hochpräzises digitales LED-Marine-Synchronoskop - 36 helle rote Signal-LEDs sind gleichmäßig auf dem Zifferblatt verteilt - Der mittlere LED-Bildschirm zeigt die Frequenz und Spannung zwischen dem Generator und der Sammelschiene an. Wenn ein Generator erfolgreich gestartet wurde und für den Parallelbetrieb bereit ist, aktiviert sich dieser digitale Synchronisierer. Er identifiziert präzise die Frequenz des Generators relativ zum Netz und passt die Generatorfrequenz an. Wenn die Frequenzdifferenz unter einen festgelegten Schwellenwert fällt und zu einem bestimmten Zeitpunkt kurz bevor der Phasenunterschied zwischen Generator- und Netzspannung null erreicht, gibt er einen hörbaren und visuellen Schließbefehl aus. Dies verbessert die Genauigkeit, Zuverlässigkeit und Sicherheit des Parallelbetriebs von Generatoren erheblich. Entwickelt mit digitaler Steuerungstechnologie und einem hochmodernen Design, ist dieses Generatorsynchronoskop kompakt, leicht und erfüllt alle CCS-Spezifikationsanforderungen für technische Leistung. Dieser digitale Synchronisierer nimmt das Rätselraten beim Online-Schalten von Generatoren heraus. Er automatisiert nicht nur den Synchronisationsprozess zwischen Ihrem Stromgenerator und dem System, sondern bietet auch unvergleichliche Genauigkeit, die traditionelle Zeigersynchronoskope übertrifft. Sehen Sie sofort Phasen- und Frequenzunterschiede auf einen Blick. Visuelle Bestätigung von Bus- und Generatorspannung und -frequenz. Ein eingebautes Prüf-, Synchronisier- und Alarmrelais sorgt für optimale Sicherheit und Leistung. Zertifiziert von führenden maritimen Klassifikationsgesellschaften, die Zuverlässigkeit in anspruchsvollen Umgebungen garantieren. Untergebracht in einem wasserdichten, flammhemmenden Gehäuse für maximalen Schutz. - Technischer Standard: GB/T7676-1998, IEC60092-50 - Umweltstandard: GB8355-1987, IEC92-504-74 - Sicherheitsstandard: GB4793-20, IEC61010 - Arbeitstemperatur: -40-65℃ - Temperatureinfluss: -13-33℃, 100% konform mit der Genauigkeitsklasse - Stromversorgung: 100V, 50Hz; - Anzeigewinkel: 240°-270º (Synchronoskop: 360º) - Spannung: 110V, 220V, 380V, 440V - Frequenzunterschied zwischen dem Generator und dem Netz: weniger als 2Hz, das Synchronoskop funktioniert - Frequenzunterschieds-Schließbereich: 0.05-0.5Hz; - Stromverbrauch: ≤5VA - Gehäusefarbe: Schwarz/weiß, Plattenrahmen, Anschlussplatte: schwarz - Zifferblattfarbe: Schwarz/weiß (andere Farben sind verfügbar) - Montage: Vertikale Installation - Abmessung: 110*110mm, 80*80mm - 96*96mm, 72*72mm, 48*48mm - Überschwingen: Weniger als 20%, wenn die Skala 2/3 erreicht - Isolationswiderstand: Schaltung & Gehäuse: AC2600V/1 min (Wasserbereich) - Vibrationsbeständigkeit: 24.5m/s - Stoßfestigkeit: 147m/s - Material: Gehäuse/Anschlussplatte: ABS; Abdeckung: Transparentes Glas - Anschlussart: Direkter Anschluss oder über PT - Umgebung: Temperatur: 0-55℃, relative Luftfeuchtigkeit: 95% Das digitale Synchronoskop WDG96-SM ist für den Schutz, die Steuerung und Überwachung von Generatoren sowohl in maritimen als auch in landgestützten Anwendungen konzipiert. Es ist verfügbar für Motorteile, Dieselgeneratoren, Benzingeneratoren, Generatoraggregate usw.
