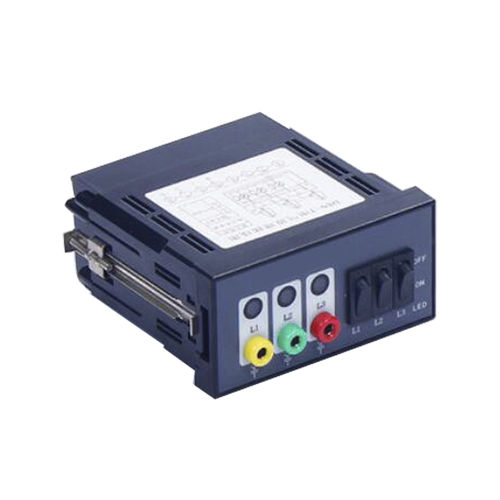

Hochspannungs-Detektor HVD series

WechselspannungMittelspannungDreiphasen-Spannung

Der HVD-Hochspannungsanzeiger ist für Schalttafeln in Innenräumen geeignet, die in MS-/HV-Schaltanlagen verwendet werden. Er ist über eine interne Verdrahtung mit kapazitiven Sensoren innerhalb der Schaltanlage verbunden. Nennspannung 3~40,5kv, Betriebsfrequenz 50Hz Netz zur Anzeige der elektrischen Situation der Hochspannungsschleife, in der das Gerät montiert ist. Dieses integrierte Spannungserkennungssystem wird für den Dauerbetrieb verwendet. Der Zustand "Spannung vorhanden" wird durch drei LED-Anzeigen angezeigt. -. Drei Phasen werden separat gesteuert -. Vollständiger Sicherheitsschutz mit eingebauter Spannungsbegrenzungsvorrichtung -. Ermöglicht die Überprüfung der Betriebsschaltgeräte mit dem Funktionstester -. Geschirmte Koaxialkabel als Anschlussleitungen -. Für elektrische Geräte im Innenbereich mit Nennspannung: >1 kV Signal-Situationen Schwellenspannung: 4~5 V Uo15% Un, Signalisierung der Spannung Uo>45% Un, normale Spannungssignalisierung Verbindungskabel 1~12 m Angepasste Sensoren Kapazitive Isolatoren mit 10pF (40,5kV), 15pF (24kV), 20pF (12kV), 40pF(7.2kV), etc Sichere Spannung für die Schnittstelle < 30 V Schutzart IP42 (IP54) Abmessungen (BxHxT) 96 x 48 x 110 mm, Abmessungen des Ausschnitts auf der Platte: 91 x 44 mm Bereich der Umgebungstemperatur -25~+55°C
